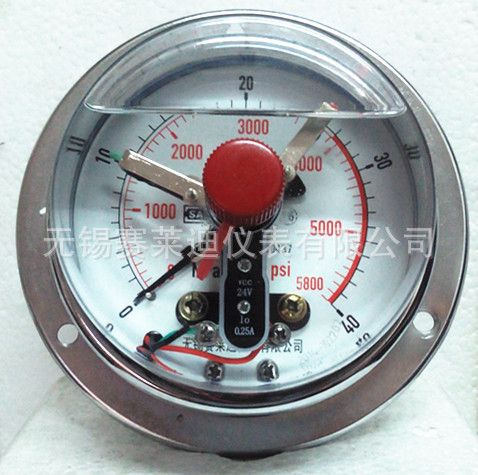

耐震大功率电接点压力表 | 大功率电接点压力表 | 耐震电接点压力表
产品参数:
- 加工定制: 是
- 品牌: 赛莱迪
- 型号: YNXG-100
- 类型: 电接点压力表
- 测量范围: 0~60
- 精度等级: 1.6
- 联接型式: 螺纹连接
- 公称直径: M20*1.5
- 环境温度: -20~70
大功率耐震电接点压力表具有抗介质脉动和冲击载荷, 耐环境振动等优异特性, 适用测量对铜和铜合金无腐蚀性的气体, 液体或蒸汽等介质的压力测量和控制, 仪表内置功率放大和控制电路, 设上, 下限大容量无源接点开关 (可选双上限或双下限接点开关) , 在压力达到设定值时发出开关信号或控制电路启动; 停止, 供自动控制系统控制或报警用, 是各种电接点压力表负载能力小的有力补充. 其抗振结构可有效抑制指针的抖动, 冲击, 保护接点, 使仪表指示清晰, 电信号切换可靠, 工作稳定, 满足了耐震电接点压力表在高/低压, 大电流电路中的可靠切换. 广泛应用于机械, 化工, 石油, 冶金, 电力等工业生产过程压力测量和控制.
大功率耐震电接点压力表技术参数:
型号 | YNXG-100 | YNXG-150 | ||||
公称直径 (mm) | 100 | 150 | ||||
接口螺纹 | M20×1.5; NPT1/2; G1/2等 | |||||
精度等级(%) | 1.6 (2.5) | |||||
测量范围 (Mpa) | -0.1~0; -0.1~0. 15; -0.1~0.3; -0.1~0.5; -0.1~0.9; -0.1~1.5; -0.1~2.4; 0~0.1; 0~0.16; 0~0.25; 0~0.4; 0~0.6; 0~1.0; 0~1.6; 0~2.5; 0~4.0; 0~6.0; 0~10; 0~16; 0~25; 0~40; 0~60; 0~100; 0~160; 0~250 | |||||
使用环境温度 (℃) | -25℃~55℃ | |||||
结构形式 | 径向无边; 轴向无边 (Z) ; 轴向带前边 (ZT) ; 径向带后边 (T); 径向带前边 (TQ) ; | |||||
接点电参数 | 工作电压 | 250VDC (最高电压) | ||||
最大工作电流 | 3A | |||||
持续电流 | 1A | |||||
最大功率 (无感负载) | 500VA | |||||
接点开关形式 | 一常开, 一常闭 | 双常开 | 双常闭 | |||
连接器 | 防水接线盒; XS765航空插头 | |||||
抗震等级 | V. H. 4 | |||||
执行标准 | Q/320211 DGH05-2004 | |||||
防护等级 | IP65 | |||||
表壳材质 | 铁壳电镀; 不锈钢 304SS 可选 | |||||
接头材质 | 铜 | |||||
仪表供电 | 15-24VDC | |||||
使用与订货须知:
1.仪表工作环境应无腐蚀性气体, 测量腐蚀性介质宜选用不锈钢型耐震电接点压力表.
2.订货请说明名称, 型号及测量范围, 接点开关形式和材质.
3.低电压控制系统建议选用本公司生产的YNMC系列耐震磁敏电接点压力表
4.仪表工作要外部供电24VDC.
