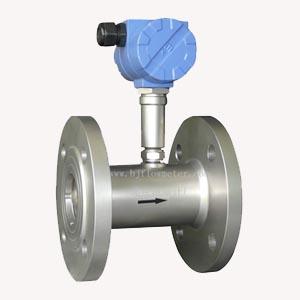

产品名称: ZRN-LW-D系列液体涡轮流量计
产品简介: 4~20mA输出型
介质温度: (-20~80) ℃, (-20~120) ℃; 环境温度: (-20~55) ℃;
准确度: 0.2级 (特定) ,0.5级, 1级; 重复性: 指示值的±0.2%;
输出方式: 4~20mA或1~5V两线制电流输出 (两芯屏蔽电缆) ;
供电电源: 外供+24VDC; 传输距离: 传感器至显示仪表的距离500米;
本体材质: 304钢, 316钢, 316L钢;
叶轮材质: 2Cr13 (镀镍, 镀钛处理) ,PVC;
轴承材质: 硬质合金, 陶瓷 (需定做) ;
连接方式: 螺纹, 法兰, 法兰夹装, 卫生卡箍接口;
法兰标准: GB/ T9112911391159117-2000国家标准;
工作压力: 1.6~2.5MPa (25~42MPa高压需定做加工) ;
防护等级: IP65, IP67; 防爆等级: ExdIICT5;
产品详细介绍:
一, 概述
ZRN-LW-D型表属于ZRN-LW涡轮流量计中的一款变送器型流量计. 主要参数: 供电电压24V, 输出4-20mA, 1-5V, 不带现场显示. 北京中瑞能仪表生产的涡轮流量计是由涡轮流量传感器与显示仪表组成, 是本厂采用国外先进技术生产制造的, 是液体计量最理想的流量计之一. 流量计具有结构简单, 精确度高, 安装维修使用方便等特点. 该产品广泛用于石油, 化工, 冶金, 供水, 造纸, 环保, 食品等领域, 适用于测量封闭管道中与不锈钢1Cr18Ni9Ti, 2Cr13及刚玉Al2O3, 硬质合金不起腐蚀作用, 且无纤维, 颗粒等杂质的液体. 若与具有特殊功能的显示仪表配套使用, 可以进行自动定量控制, 超量报警等用途.
二, 产品特点:
1. 传感器为硬质合金轴承止推式, 不仅保证精度, 并且提高耐磨性能.
2. 结构简单, 牢固以及拆装方便.
3. 测量范围宽, 下限流速低.
4. 压力损失小, 重复性好, 精确度高.
5. 具有较高的抗电磁干扰和抗振动能力.

	ZRN-LW•	• ••	•	•	•	说 明
类 型	ZRN-LW-A					流量传感器脉冲输出三线制, +12V供电;
	ZRN-LW-B					现场显示型3V电池供电;
	ZRN-LW-C					现场显示带4~20mA或脉冲输出, +24V供电;
	ZRN-LW-D					流量变送器4~20mA输出, +24V供电;
公 称 通 径		4				正常流量范围 m3/h	0.04~0.25	扩展流量范围 m3/h	0.04~0.4
		6					0.1~0.6		0.06~0.6
		10					0.2~1.2		0.15~1.5
		15					0.6~6		0.4~8
		20					0.8~8		0.45~9
		25					1~10		0.5~10
		32					1.5~15		0.75~15
		40					2~20		1~20
		50					4~40		2~40
		65					7~70		3.5~70
		80					10~100		5~100
		100					20~200		10~200
		125					25~250		12.5~250
		150					30~300		15~300
		200					80~800		40~800
防 爆						无标记, 为非防爆型
			B			防爆型
精度 等级				A		精确度0.2级
				B		精确度0.5级
				C		精确度1.0级
涡轮 类型					A	正常流量范围
					B	扩展流量范围
说明: DN4~DN10管径螺纹连接或焊接, 配有前后直管段和过滤器, 最大压力为6.3MPa. DN15~DN40管径的传感器为螺纹连接, 压力为2.5MPa. DN50~DN200管径的传感器为法兰连接, 压力为1.6Mpa. DN15~DN40管径 可选 配前后直管段或活接头, 材质分碳钢和不锈钢. DN15~DN40管径如需法兰连接, 订货时说明. • 高压型及特殊要求订货时说明.

三, 涡轮流量计工作原理:
流体流经传感器壳体, 由于叶轮的叶片与流向有一定的角度, 流体的冲力使叶片具有转动力矩, 克服摩擦力矩和流体阻力之后叶片旋转, 在力矩平衡后转速稳定, 在一定的条件下, 转速与流速成正比, 由于叶片有导磁性, 它处于信号检测器 (由永久磁钢和线圈组成) 的磁场中, 旋转的叶片切割磁力线, 周期性的改变着线圈的磁通量, 从而使线圈两端感应出电
脉冲信号, 此信号经过放大器的放大整形, 形成有一定幅度的连续的矩形脉冲波, 可远传至显示仪表, 显示出流体的瞬时流量和累计量. 在一定的流量范围内, 脉冲频率f与流经传感器的流体的瞬时流量Q成正比, 流量方程为: Q=3600*f/ k;
式中:
f――脉冲频率[Hz];
k――传感器的仪表系数[1/m3],由校验单给出. 若以[1/L]为单位
Q――流体的瞬时流量 (工作状态下) [m3/h];
3600――换算系数.
每台传感器的仪表系数由制造厂填写在检定证书中, k值设入配套的显示仪表中, 便可显示出瞬时流量和累积总量.
四. 主要技术性能:
1. 公称通径: (4~200) mm基本参数见表一;
2. 介质温度: (-20~80) ℃, (-20~120) ℃;
3. 环境温度: (-20~55) ℃;
4. 准 确 度: ±0.2%, ±0.5%, ±1%;
5. 检出器信号传输线制: 三线制电压脉冲 (三芯屏蔽电缆) ;
6. 供电电源: 电压: 12V±0.144V, 电流: ≤10mA;
7. 输出电压幅值: 高电平≥8V, 低电平≤0.8V;
8. 传输距离: 传感器至显示仪表的距离可达250米;
9. 现场显示型供电电源: 3V (锂电池供电, 可连续使用3年) ;
10. 显示方式: 现场液晶显示瞬时流量和累计流量;
11. 现场显示带信号输出供电电源: 24V; 4~20mA两线制电流输出, 远传距离500米.
