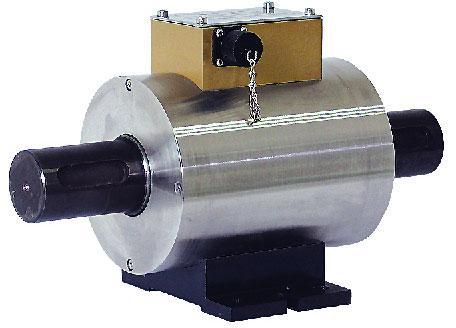

ZRN503动态扭矩传感器

一, 应用范围:

ZRN503系列动态扭矩传感器是一种测量各种扭矩, 转速及机械功率的精密测量仪器. 应用范围十分广泛, 主要用于:

1, 电动机, 发动机, 内燃机等旋转动力设备输出扭矩及功率的检测;

2, 风机, 水泵, 齿轮箱, 扭力板手的扭矩及功率的检测;

3, 铁路机车, 汽车, 拖拉机, 飞机, 船舶, 矿山机械中的扭矩及功率的检测;

4, 可用于污水处理系统中的扭矩及功率的检测;

5, 可用于制造粘度计;

6, 可用于过程工业和流程工业中.

7, 浓密机, 搅拌机扭矩测量装置, 扭矩测量装置, 扭矩保护系统.

二, 基本原理:

扭矩传感器 的的测量原理: 采用应变片电测技术 , 在弹性轴上组成应变桥, 向应变桥提供电源即可测得该弹性轴受扭的电信号. 将该应变信号放大后, 经过压/ 频转换, 变成与扭应变成正比的频率信号.

三, 产品特点:

1. 信号输出可任意选择波形─方波或脉冲波.

2. 检测精度高, 稳定性好, 抗干扰性强.

3. 不需反复调零即可; 连续测量正反扭矩.

4. 即可测量静止扭矩, 也可测量动态扭矩.

四, 扭矩传感器 主要功能及性能指标:

指标名称	扭矩传感器性能指标
测量范围	0-±1N.m和0-±100000N.m (量程任选)
精度	0.1%F.S, 0.25%F. S. 0.5%F.S
非线性	(±0.08 % F・ S
重复性	(±0.06% F・ S
迟滞	(±0.05% F・ S
信号输出	10KHz±5KHz脉冲信号, 4-20mA电流. 1-5V或0-5V电压信号. USB直接相连 (或按客户要求订做)
转速	60个脉冲/ 转或120个脉冲/ 转
零点温飘:	(0.2 % F・ S / 10℃
响应频率	100us
环境温度	-20 ~ 70℃
电源电压:	±15V±5%或15~36VDC
总消耗电流	(130mA
长期稳定性	(±0.3% F・ S
绝缘阻抗:	) 500MΩ
断裂负载:	200 %
防护等级	IP65

五 ,规格尺寸对照表

扭矩传感器安装方式:

(1) 水平安装: 如图11所示:

(2) 垂直安装: 图12所示:

扭矩传感器 应用案例:

如上图-普通常规电机测试平台
应用ZRN系列扭矩传感器组建交直流电机测试系统 . 测试电机的转矩, 转速, 功率等参数.

其它常规用法还有:

1, 电动机, 发动机, 内燃机等旋转动力设备输出扭矩及功率的检测;

2, 风机, 水泵, 齿轮箱, 扭力板手的扭矩及功率的检测;
