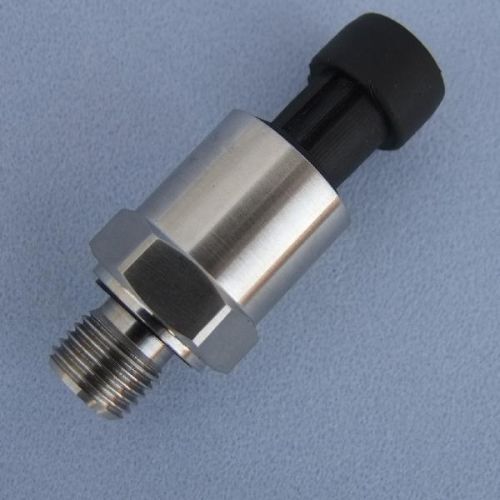

ZRN-PT1200 系列压力变送器采用一体化不锈钢结构, 压力芯体和传感器芯片均从德国进口, 利用调校和数字补偿技术. 标准电压, 电流输出模式. 体积小, 重量轻, 结构紧凑, 广泛用于空压机, 汽车, 空调等现场的压力测量并能完全替代进口产品.

一技术参数

量程: -0.1-100MPa

精度: 0.5%FS, 1.0%FS, 2.0%FS

输出信号: 4-20mA, 0/1-5/10V, 0.5-4.5V

供电电压: +5VDC, +12VDC, +24VDC

过程连接: 7/16-20UNF, G1/4, R1/4, G1/81/4NPT (可订制)

电气连接: 三芯插件, 螺旋三芯插件, 直接引线, 小赫斯曼接头

负载能力: 电流型≤500Ω

补偿温度: 0-85°C

工作温度: -20-125°C

安全过载能力: 150%

极限过载能力: 200%

温度漂移: 0.02%FS/ °C

长期稳定性: 0.2%FS/ 年

二 电气接线

1. 三芯插头接线

电流输出 (二线) 红: 电源正V+; 黑: 输出OUT

电压输出 (三线) 红: 电源正V+; 蓝: 输出OUT+; 黑: 电源地GND

2. 赫斯曼接头接线

电流输出 (二线) 红/ 1#: 电源正V+; 黑/ 2#: 输出OUT

电压输出 (三线) 红/ 1#: 电源正V+; 黑/ 2#: 电源地GND; 蓝/ 3#: 输出OUT+
