230W-250W Mono-crystalline Solar Panel made of 5 inch solar cell
230W-250W单晶硅太阳能电池板所作的5英寸太阳能电池
议价
加入意向230W-250W单晶硅太阳能电池板所作的5英寸太阳能电池
系列号： TM230M-96 TM250M-96
生产商： TM太阳能电力有限公司 江阴市，中国
高电池效率的光伏太阳能电池板提供优质的硅材料长期输出稳定性和可靠性。
严格的质量控制，以满足最高的国际标准。
高透光率，低铁钢化玻璃具有增强的刚度和耐冲击性。
独特的边框设计具有机械强度高，便于安装。
先进封装材料与多层片材层叠，以提供长寿命和增强的电池性能。
高温和低辐照度的条件下突出的电气性能。
96背接触的单晶Si太阳能电池（约20％）。
应用
商业/工业建筑的太阳能光伏屋顶离网系统。
住宅太阳能光伏屋顶离网系统。
任何商业/工业地面安装离网系统。
其他离网工业和商业太阳能光伏应用。
保证
10年产品有限保修材料和工艺。
在功率输出25年有限的电力保证。
≥90％功率输出保证10年和≥80％功率输出保证25年。
请参阅保修文档的详细保修信息。
认证
TUV南德意志集团（IEC61215 IEC61730）CQC MCS CEC
机械特性
所有指定的参数都是在 STC 25摄氏度的环境，1000W /平方米光照和AM 1.5
证书 | TUV（LEC 61215＆SecurityClassⅡ），VDE（LEC 61215＆LEC 61730），UL1703第三版，CE |
细胞（毫米） | 125*125 |
尺寸 | 1580*1069*40 |
无细胞 | 8*12/96 |
重量（kg） | 25.8 |
电缆类型，直径和长度 | 4毫米; TUV认证; 千毫米 |
连接器类型 | 兼容Ⅳ型 |
接线盒 | IP65 |
NO.OF在FRME排水孔 | 10 |
玻璃，类型和厚度 | 高透光，低lron，钢化玻璃3.2mmss |
旁路Diods | 3 |
电气特性
类型 | TM230M-96 | TM235M-96 | TM240M-96 | TM245M-96 | TM250M-96 |
最大-Syetem电压（V） | 600V（UL）/ 1000V（LEC） | ||||
马克西姆嗯电源在STC P最大（W） | 230 | 235 | 240 | 245 | 250 |
的Optim UM工作电压VMP（V） | 49.2 | 49.5 | 50 | 50.5 | 51 |
的Optim UM工作电流LMP（A） | 4.67 | 4.75 | 4.8 | 4.85 | 4.9 |
开路电压开路电压（V） | 59 | 60.3 | 60.4 | 61.1 | 61.7 |
短挑错推荐打印Currentlsc（A） | 5.03 | 5.2 | 5.3 | 5.35 | 5.4 |
电池的效率（％） | 15.9/15.2 | 16.4/15.7 | 16.8/16.1 | 17.3/16.6 | 17.8/17.0 |
模块效率（％） | 13.6 | 13.9 | 14.2 | 14.5 | 14.8 |
最大反向电流 | 不要施加外部电压大于开路电压大到模块 | ||||
包装配置
包装配置 | 数量/托盘 | 载入中 |
2个/箱或24个/箱 | 44个/托盘 | 616件/ 40英尺集装箱 |
绝对的收视率
介电绝缘电压 | 3000V |
工作温度（摄氏度） | -40-+85 |
存储温度（℃） | -40-+85 |
由汉森顾先生，以旧换新太阳能电力有限公司的销售总监编译
主页：www.solarpanel001。 COM

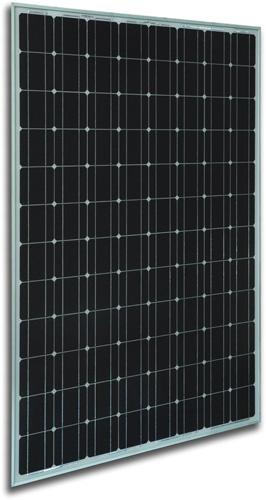

230W-250W Mono-crystalline Solar Panel made of 5 inch solar cell
Series number: TM230M-96-TM250M-96
Manufacturer: TM Solar Power Co., Ltd.Jiangyin City, China
High cell efficiency PV solar panel with quality silicon material for long term output stability and reliability.
Rigorous quality control to meet the highest international standards.
High transmittance, low iron tempered glass with enhanced stiffness and impact resistance.
Unique frame design with high mechanical strength for easy installation.
Advanced encapsulation material with multilayer sheet lamination to provide long-life and enhanced cell performance.
Outstanding electrical performance under high temperature and low irradiance conditions.
96 Back-Contact mono-crystalline Si solar cells (approx. 20%) .
Applications
Commercial/ industrial building PV solar roof-top off-grid systems.
Residential PV solar roof-top off-grid systems.
Any commercial / industrial ground mount off-grid systems.
Other off-grid industrial and commercial solar PV applications.
Warranty
10 year limited product warranty on materials and workmanship.
25 year limited power warranty on power output.
≥90% power output assurance for 10 years and ≥80% power output assurance for 25 years.
Refer to warranty document for detailed warranty information.
Certifications
TUV SUD (IEC61215 IEC61730) CQC MCS CEC
Mechanical Characteristics
All specified Parameters are at STC 25 Centigrade Ambient, 1000W/ m irradiance and AM 1.5
Certificates | TUV (lec 61215& SecurityClassⅡ) ,VDE (lEC 61215& lEC 61730) ,UL1703 3rd Ed, CE |
Cell (mm) | 125*125 |
Dimension | 1580*1069*40 |
No of Cells | 8*12/96 |
Weight (kg) | 25.8 |
Cable type, Diameter and Length | 4mm; TUV certified; 1000mm |
Type of Connector | Compatible Type Ⅳ |
Junction box | IP65 |
No.of Draining Holes in Frme | 10 |
Glass, Type and Thickness | High Transmission, Low lron, Tempered Glass 3.2mmss |
Bypass-Diods | 3 |
Electrical Characteristics
Type | TM230M-96 | TM235M-96 | TM240M-96 | TM245M-96 | TM250M-96 |
Max-Syetem Voltage (V) | 600V (UL) /1000V (lEC) | ||||
Maxim um Power at STC Pmax (W) | 230 | 235 | 240 | 245 | 250 |
Optim um Operating Voltage Vmp (V) | 49.2 | 49.5 | 50 | 50.5 | 51 |
Optim um Operating Current lmp (A) | 4.67 | 4.75 | 4.8 | 4.85 | 4.9 |
Open-Circuit Voltage Voc (V) | 59 | 60.3 | 60.4 | 61.1 | 61.7 |
Short-Ciruit Currentlsc (A) | 5.03 | 5.2 | 5.3 | 5.35 | 5.4 |
Cell Efficiency (%) | 15.9/15.2 | 16.4/15.7 | 16.8/16.1 | 17.3/16.6 | 17.8/17.0 |
Module Efficiency (%) | 13.6 | 13.9 | 14.2 | 14.5 | 14.8 |
Maximum Reverse Current | Do not apply external Voltage larger than Voc to the modules | ||||
Packaging Configuration
Packing Configuration | Quantity/ Pallet | Loading |
2 pcs/ box or 24 pcs/ box | 44 pcs/ pallet | 616 pcs/ 40ft Container |
Absolute Ratings
Dielectric Insulation Voltage | 3000V |
Operating Temperature (centigrade) | -40-+85 |
Storage Temperature (centigrade) | -40-+85 |
Compiled by Mr. Hanson Gu, the Sales Director of TM Solar Power Co., Ltd.
Homepage: www.solarpanel001. com
