非接触式IC卡简介

非接触式IC卡又称射频卡, 由IC芯片, 感应天线组成, 封装在一个标准的PVC卡片内, 芯片及天线无任何外露部分. 是世界上最近几年发展起来的一项新技术, 它成功的将射频识别技术和IC卡技术结合起来, 结束了无源 (卡中无电源) 和免接触这一难题, 是电子器件领域的一大突破. 卡片在一定距离范围 (通常为5-10mm) 靠近读写器表面, 通过无线电波的传递来完成数据的读写操作.

1. 非接触性IC卡与读卡器之间通过无线电波来完成读写操作. 二者之间的通讯频为13.56MHZ. 非接触性IC卡本身是无源卡, 当读写器对卡进行读写操作是, 读写器发出的信号由两部分叠加组成: 一部分是电源信号, 该信号由卡接收后, 与本身的L/ C产生一个瞬间能量来供给芯片工作. 另一部分则是指令和数据信号, 指挥芯片完成数据的读取, 修改, 储存等, 并返回信号给读写器, 完成一次读写操作. 读写器则一般由单片机, 专用智能模块和天线组成, 并配有与PC的通讯接口, 打印口, I/ O口等, 以便应用于不同的领域.

2. 非接触性智能卡内部分区

非接触性智能卡内部分为两部分: 系统区 (CDF) 用户区 (ADF)

系统区: 由卡片制造商和系统开发商及发卡机构使用.

用户区: 用于存放持卡人的有关数据信息.

3. 与接触式IC卡相比较, 非接触式卡具有以下优点:

⑴可靠性高非接触式IC卡与读写器之间无机械接触, 避免了由于接触读写而产生的各种故障. 例如:

由于粗暴插卡, 非卡外物插入, 灰尘或油污导致接触不良造成的故障. 此外, 非接触式卡表面无裸露芯片, 无须担心芯片脱落, 静电击穿, 弯曲损坏等问题, 既便于卡片印刷, 又提高了卡片的使用可靠性.

⑵操作方便

由于非接触通讯, 读写器在10CM范围内就可以对卡片操作, 所以不必插拨卡, 非常方便用户使用. 非接触式卡使用时没有方向性, 卡片可以在任意方向掠过读写器表面, 既可完成操作, 这大大提高了每次使用的速度.

⑶防冲突

非接触式卡中有快速防冲突机制, 能防止卡片之间出现数据干扰, 因此, 读写器可以'同时'处理多张非接触式IC卡. 这提高了应用的并行性, 无形中提高系统工作速度.

⑷可以适合于多种应用

非接触式卡的序列号是唯一的, 制造厂家在产品出厂前已将此序列号固化, 不可再更改. 非接触式卡与读写器之间采用双向验证机制, 即读写器验证IC卡的合法性, 同时IC卡也验证读写器的合法性.

非接触式卡在处理前要与读写器之间进行三次相互认证, 而且在通讯过程中所有的数据都加密. 此外, 卡中各个扇区都有自己的操作密码和访问条件.

接触式卡的存储器结构特点使它一卡多用, 能运用于不同系统, 用户可根据不同的应用设定不同的密码和访问条件.

⑸加密性能好

非接触式IC卡由IC芯片, 感应天线组成, 并完全密封在一个标准PVC卡片中, 无外露部分. 非接触式IC卡的读写过程, 通常由非接触型IC卡与读写器之间通过无线电波来完成读写操作.

非接触型IC卡本身是无源体; 当读写器对卡进行读写操作时; 读写器发出的信号由两部分叠加组成: 一部分是电源信号, 该信号由卡接收后, 与其本身的L/ C产生谐振, 产生一个瞬间能量来供给芯片工作. 另一部分则是结合数据信号, 指挥芯片完成数据, 修改, 存储等, 并返回给读写器. 由非接触式IC卡所形成的读写系统, 无论是硬件结构, 还是操作过程都得到了很大的简化, 同时借助于先进的管理软件, 可脱机的操作方式, 都使数据读写过程更为简单.

耐高温感应卡

为满足实际应用需求, 我们不断开发适应特殊应用环境的高性能感应卡, 在抗高温, 抗折和采用环保材料方面, 我们采用进口耐高温材料复合而成, 具抗高温, 耐折的优越特性, 在车头高温曝晒不易变形, 不影响功能特性, 配合我们的感应卡读写器, 广泛应用在高速公路收费和小区管理.

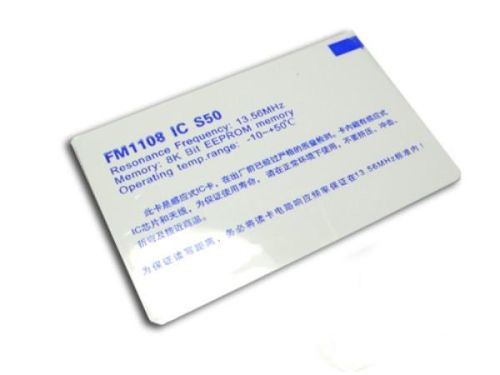

常用非接触产品有: Mifare 1S50/ Mifare 1S70/ FM11RF08

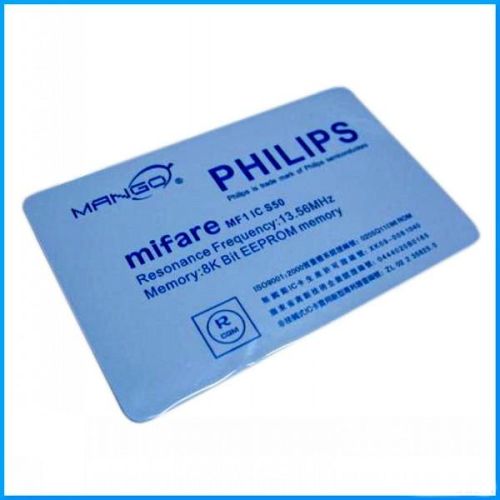

Miafre 1 s50 感应式IC卡

• 芯 片: Philips Mifare 1 S50

• 存储容量: 8Kbit ; 16个分区; 每分区两组密码

• 工作频率: 13.56MHZ

• 通讯速度: 106Kboud

• 读写距离: 2.5-10CM

• 读写时间: 1-2MS

• 工作温度: -20℃-85℃

• 擦写次数: ) 100000次

• 数据保存: ) 10年

• 规 格: 0.87*85.5*54/ 非标卡

• 封装材料: PVC, PET, 0.13铜钱

• 封装工艺: 超声波自动植线/ 自动碰焊

• 制作标准: ISO 14443, ISO 10536

• 应用范围: 企业/ 校园一卡通, 公交储值卡, 高速公路收费, 停车场, 小区管理等.
