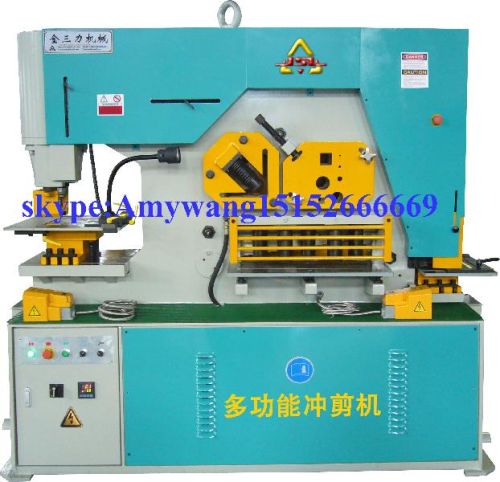

JSL hydraulic ironworker
JSL液压联合冲剪机
议价
加入意向DIW-E 系列智能型冲剪机 型号有: DIW-120E; DIW-160E; DIW-200E; DIW-250E; DIW-350E

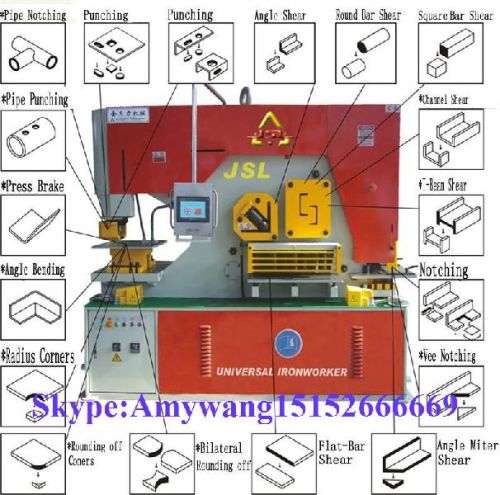

广泛适用于:
1. 钢结构
2. 电梯轿厢及零部件
3. 挂车 - 备胎件; 挂车的合叶; 板钩; 插庄; 瓦龙板
4. 工程机械行业 - 皮带机, 搅拌站上的加工
5. 农牧业机械行业 - 脱粒机架体, 拖车车斗零部件
6. 食品行业机械 - 屠宰设备架体及零部件
7. 高低压铁塔零部件v
8. 风力发电设备 - 风力发电塔上的楼梯和踩踏板上的零件加工
9. 机械加工 - 起连接作用的建筑预埋件 / 输送机支架和其他部件
10. 粮食机械 - 粮油设备 淀粉设备支架; 外壳; 小件
11. 铁路货车 / 汽车, 吊车零部件加工
DIW-E 系列智能型冲剪机技术参数
型号 | DIW-90E | DIW-120E | DIW-160E | DIW-200E | DIW-250E | |
板 材 剪 切 | 剪切压力 (Kn) | 900 | 1200 | 1600 | 2500 | 3000 |
一次行程可剪 扁钢厚*宽 (mm) | 20*330 | 25*330 | 30*355 | 35*380 | 40*400 | |
可剪最大规格 (mm) | 10*480 | 16*600 | 20*600 | 25*700 | 30*750 | |
刀片长度 (mm) | 485 | 620 | 610 | 710 | 760 | |
刀片角度 (mm) | 8 | 8 | 8 | 8 | 8 | |

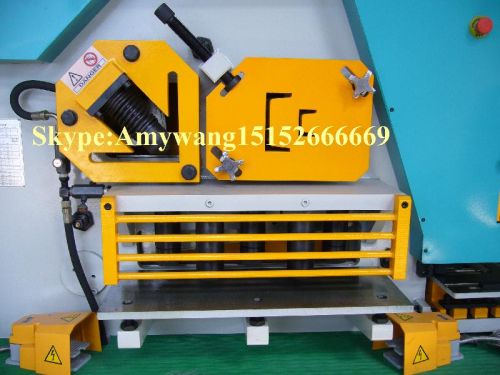

型 材 剪 切 | 方钢边长 (mm) | 45 | 50 | 55 | 60 | 65 |
圆钢直径 (mm) | 50 | 60 | 65 | 75 | 80 | |
槽钢 (mm) | 160 | 200 | 280 | 300 | 320 | |
工字钢 (mm) | 160 | 200 | 280 | 280 | 320 | |

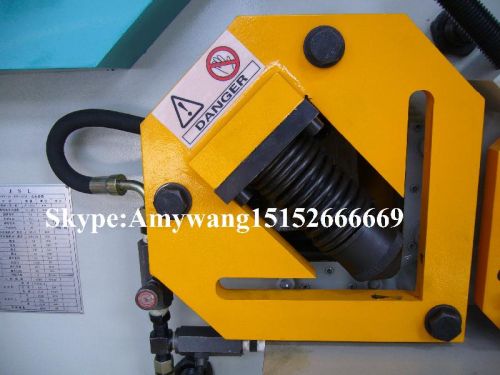

等边角钢 90° 剪切 (mm) | 140*12 | 160*14 | 180*16 | 200*16 | 200*20 | |
模 剪 | 厚度 (mm) | 10 | 12 | 16 | 16 | 18 |
宽度 (mm) | 80 | 80 | 60 | 100 | 120 | |
深度 (mm) | 100 | 100 | 100 | 105 | 120 | |
冲 孔 | 冲压力 (Kn) | 900 | 1200 | 1600 | 2000 | 2500 |
厚度 (mm) | 20 | 25 | 30 | 35 | 35 | |
最大直径 (mm) | 30 | 35 | 35 | 40 | 45 | |
喉口深度 (mm) | 355 | 400 | 600 | 550 | 550 | |
最大行程 (mm) | 80 | 80 | 80 | 80 | 100 | |
行程次数 () | 8 | 8 | 8 | 8-24 | 8-24 | |
材料强度 (Mpa) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
电 动 机 | 型号 | Y132M2 | Y132M4 | Y160M-4 | HYY2160L-4 | HYY2160L-4 |
功率 (KW) | 5.5/7.5 | 7.5/11 | 11/15 | 15/18.5 | 18.5/22 | |
转速 (r/ min) | 1440 | 1440 | 1460 | 1440 | 1460 | |
外形 尺寸 | 长 (mm) | 1950 | 2350 | 2680 | 2800 | 3000 |
宽 (mm) | 900 | 980 | 1060 | 1160 | 1440 | |
高 (mm) | 1930 | 2100 | 2380 | 2400 | 2450 | |
机器毛重 (㎏) | 2600 | 4800 | 6800 | 9200 | 12800 | |
