金属缠绕垫片 :

永嘉县琨达阀门配件厂 (www.kundamfj.com) 金属缠绕法兰垫片: 带内外环, 包边 缠绕垫片 ,分四种形式基本型; 用于榫槽式法兰的垫片; 带内环; 用于嵌入型 凹凸面法兰的密封垫片; 带内环; 用于光滑式平焊法兰的垫片; 带内外环; 用于光滑式对焊法兰的密封垫片 回弹性优良的 金属缠绕垫片 能够对管道系统的压力热循环和振动进行自动调整.

在法兰垫外观设计上为了安装方便, 根据垫片口径大小, 在垫片外围焊上2~8个定位带, 让定位带扣在法兰孔上, 以防安装时垫片移位或脱落, 节约了辅助材料及工时. 一般分为以下几种类型:

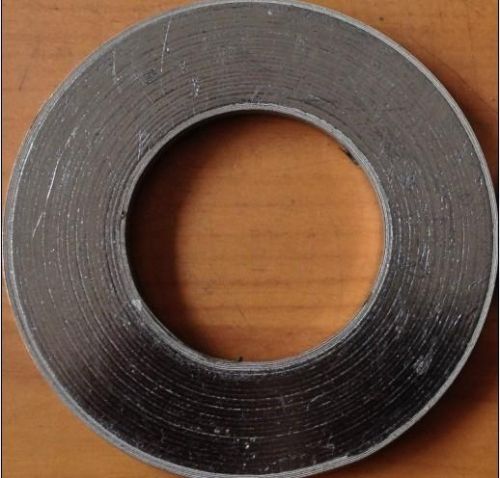

金属缠绕垫片 采用优质SUS304, SUS316 ('V'形或'W'形) 金属带及其它合金材料与石墨, 聚四氟乙烯, 无石棉等软性材料相互交替重叠螺旋缠绕而成, 在开始及末端用点焊方式将金属带固定. 金属缠绕垫片为半金属密合垫中回弹性最佳的垫片, 金属缠绕垫片结构密度可依据不同的锁紧力要求来制作, 并利用内外钢环来控制其最大压紧度, 缠绕垫片接触的法兰密封面的表面精度要求不高. 金属缠绕垫片特别适用于负荷不均匀, 接合力易松弛, 温度与压力性变化, 有冲击或震动的场合. 缠绕垫片 是阀门; 泵; 换热器; 塔; 人孔; 手孔等 法兰 连接处理想的静密封原件.HG20610-2009 化工部体系

HG20631-2009化工部美洲体系

GB/ T4622.2-97 国家标准

JB/ T4719-92机械部标准

JB/ T90-94 机械部标准

JB/ T4705-2000机械部标准缠绕垫片

SH3407-96 石油化工企业

ASME B16.20 美标

DIN 德标

JIS B2404-1999 JIS TS-1998日标

BS 3381-1999英标金属缠绕垫片

使用范围: 介质 适用温度℃ 适用 压力 水类介质 550 Class1500
油类介质 550 Class 600气体类介质 550 Class 400
