金属缠绕垫片:

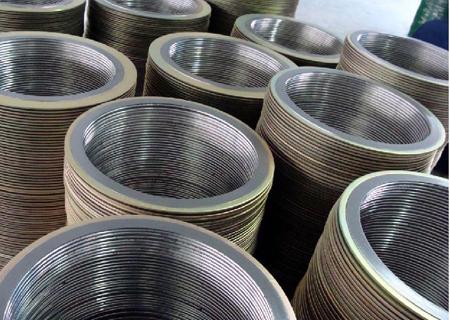

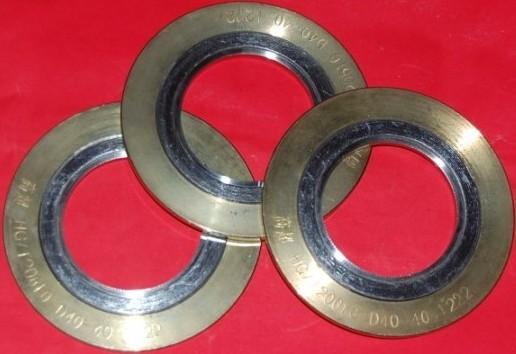

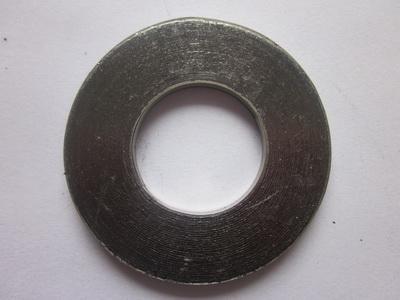

永嘉县琨达阀门配件厂 ( www.kundamfj.com ) 金属缠绕法兰垫片: 浙江琨达密封件-金属石墨缠绕垫为半金属密合垫中回弹性最佳的垫片HG 20610-1997 钢制管法兰用缠绕式垫片 (欧洲体系) ,由V形或W形薄钢带与各种填充料 (石墨; 石棉; 四氟) 交替缠绕而成, 其结构密度可依据不同的锁紧力要求来制作, 并利用内外钢环来控制其最大压紧度, 垫片接触的法兰密封面的表面精度要求不高. 特别适用于负荷不均匀, 接合力易松弛, 温度与压力周期性变化, 有冲击或震动的场合.

浙江琨达密封-金属缠绕垫的分类: 基本型属缠绕垫; 带外环缠绕垫; 带内环缠绕垫; 带内外环缠绕垫; 换热器用 (带筋) ,异形金属缠绕垫. 琨达牌金属缠绕垫片采用优质SUS304, SUS316 ('V'形或'W'形) 金属带及其它合金材料与石墨, 石棉, 聚四氟乙烯, 无石棉等软性材料相互重叠螺旋缠绕而成, 在开始及末端用点焊方式将金属带固定. 编辑人: 贺林明13968952360技术QQ1932722133

金属带采用厚度为0.15mm~0.25mm的08F, 0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带.

. 金属带为预成型的V型或W型窄带.

.不锈钢的硬度值 HV≤200 . 一般的钢带的宽度是3.2mm, 4.5mm. 8mm 非金属带材料 非金属填充为特制的石棉带, 柔性石墨带, 聚四氟乙烯带, 非石棉纤维带, 陶瓷纤维及云母带等. 带的厚度为 0.3-1.0mm. . 特制石棉烧失量必须≤25% 非金属带的氯离子含量≤100PPM . 各类介质及各种非金属带的推荐使用温度及压力 . 一般的钢带的宽度是3.2mm, 4.5mm. 8mm 使用温度: 石墨金属缠绕垫片使用温度-200-850℃ 石棉金属缠绕垫片使用温度-200-500℃四氟金属缠绕垫片使用温度-200-260℃带内外环, 包边缠绕垫片, 分四种形式基本型, 用于榫槽式法兰的垫片, 带内环, 用于嵌入型凹凸面法兰的密封垫片, 带内环, 用于光滑式平焊法兰的垫片, 带内外环, 用于光滑式对焊法兰的密封垫片回弹性优良的金属缠绕垫片能够对管道系统的压力热循环和振动进行自动调整.

在法兰垫外观设计上为了安装方便, 根据垫片口径大小, 在垫片外围焊上2~8个定位带, 让定位带扣在法兰孔上, 以防安装时垫片移位或脱落, 节约了辅助材料及工时. 一般分为以下几种类型:

金属缠绕垫片采用优质SUS304, SUS316 ('V'形或'W'形) 金属带及其它合金材料与石墨, 聚四氟乙烯, 无石棉等软性材料相互交替重叠螺旋缠绕而成, 在开始及末端用点焊方式将金属带固定. 金属缠绕垫片为半金属密合垫中回弹性最佳的垫片, 金属缠绕垫片结构密度可依据不同的锁紧力要求来制作, 并利用内外钢环来控制其最大压紧度, 缠绕垫片接触的法兰密封面的表面精度要求不高. 金属缠绕垫片特别适用于负荷不均匀, 接合力易松弛, 温度与压力性变化, 有冲击或震动的场合. 缠绕垫片是阀门, 泵, 换热器, 塔, 人孔, 手孔等法兰连接处理想的静密封原件. HG20610-2009 化工部欧洲体系

HG20631-2009化工部美洲体系

GB/ T4622.2-97国家标准

JB/ T4719-92机械部标准

JB/ T90-94机械部标准

JB/ T4705-2000机械部标准缠绕垫片

SH3407-96 石油化工企业

ASME B16.20 美标

DIN 德标

JIS B2404-1999 JIS TS-1998日标

BS 3381-1999英标金属缠绕垫片

使用范围: 介质适用温度℃适用压力水类介质 550Class1500

缠绕垫片 (缠绕垫) 的种类:

种类厚度 (mm)

基本型 3.2 4.5

带内环4.5

带外环4.5

带内外环4.5

缠绕垫片 (缠绕垫) 结构材料:

填充料钢带内环外环

石棉 SUS 304 碳钢碳钢

石墨 SUS 316 SUS 304 SUS 304

四氟 SUS 316L SUS 316 SUS 316

SUS 316L SUS 316L

下表用于对内环及缠绕金属缠绕垫片 (缠绕垫) 的材质选择:

商品名 AISI 硬度 (HB/ HV) 温度 (°C)

不锈钢 304 304 130~180-250~+550

不锈钢 316 316 130~180-100~+550

不锈钢 316L 316L 130~190-100~+550

外环通常由经防腐蚀处理的碳钢组成.

下表是用于确立填充材料缠绕垫片 (缠绕垫) :

填充材料温度 (°C) 最大操作压力 (kg/ cm2)

石墨-200~550 250

石棉-150~450 100

四氟-240~260 100

法兰种类及缠绕垫片 (缠绕垫) 形式:

法兰种类缠绕垫片形状

平面法兰仅带外环垫片

带内外环垫片

凸面法兰仅带外环垫片

带内外环垫片

凹凸法兰基本型垫片

仅带内环垫片

槽法兰基本型垫片

仅带内环垫片

平面和凹槽法兰基本型垫片

仅带内环垫片
