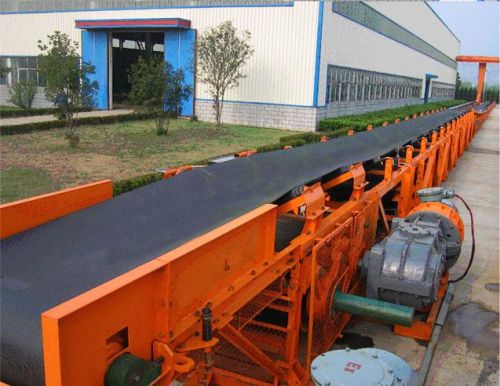

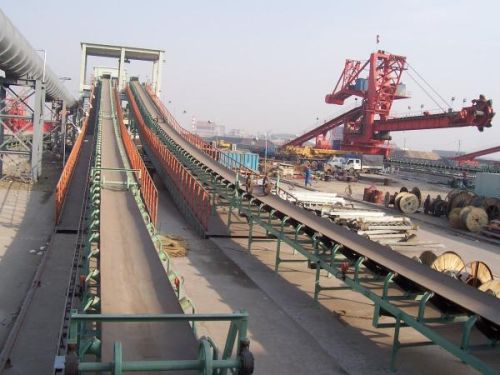

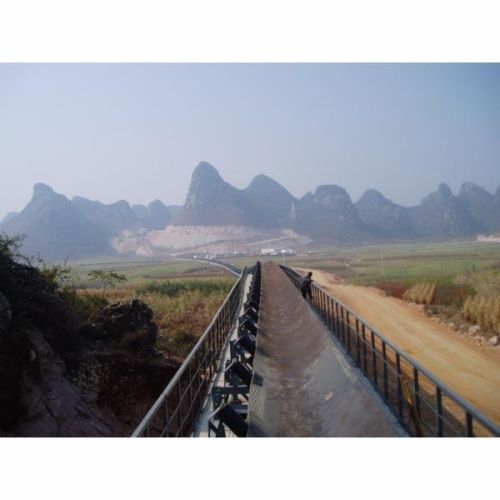

TD75型固定式带式输送机是一般用途的输送设备, 广泛用于建材, 化工, 煤炭, 电力, 冶金等部门, 输送堆积密度为6.5~2.5t/ m3的各种块状, 粒状, 粉状等松散状物料, 也可用于成体物品输送.
我公司生产的TD75型胶带机在原TD75型基础上进行优化与更新, 较老系列具有参数先进, 品种齐全, 结构合理, 运量大, 爬坡能力高, 工艺先进, 运营费用低, 使用维护方便等优点, 又便于实现运输系统自动化控制.
一, 产品特点
我公司生产的TD75型胶带机是通用型系列产品, 主要以棉帆布, 尼龙或聚酯帆布输送带作为拽引构件的连续输送设备, 可广泛用于输送各种散料及成件物品. 工作环境温度一般为-250C~+400C, 对于有特殊要求的工作场所, 如高温, 寒冷, 防爆, 阻燃, 防腐, 耐酸碱, 防水等条件采取相应的防护措施.
TD75型胶带机按系列设计, 选用时可根据工艺路线按不同地形及工况进行选型设计计算, 组装成整机. 其布置型式灵活多变.
二, 主要参数 (常用规格设计范围)
1, 带宽: B=500 650 800 1000 1200 1400
2, 带强: 棉帆布56N/ mm层; 尼龙聚酯带: 100~300Nmm防
3, 带速: V=0.3 0.5 0.8 1.0 1.25 1.6 2.0 2.5
3.15 4.0m/ s

4, 最大输送能力:
B500: Qmax=232t/ h (r=1.0t/ m3 C=1.0 P=300)
B650: Qmax=390t/ h (r=1.0t/ m3 C=1.0 P=300)
B800: Qmax=824t/ h (r=1.0t/ m3 C=1.0 P=300)
B1000: Qmax=1233t/ h (r=1.0t/ m3 C=1.0 P=300)
B1200: Qmax=2202t/ h (r=1.0t/ m3 C=1.0 P=300)
B1400: Qmax=2996t/ h (r=1.0t/ m3 C=1.0 P=300)
三, 设备执行标准和规范
我公司生产的胶带机的设计; 制造; 包装; 运输; 贮存; 验收主要按下列有关标准; 规范和要求; 但不限于此:
GB10595 带式输送机技术条件
ISO5048-1979 连续式机械输送设备, 具有承截托辊的带式输
送机运行功率及张力计算
GB987 带式输送机基本参数与尺寸
GB11345 焊缝手工超声波探伤方法和探伤结果分析
GB1184 形状和位置公差
GB985 气焊, 手工电弧焊机气体保护焊焊缝坡口的
基本型式和尺寸.
GB/ T1804 一般公差线性尺寸的未注公差
GB3767 噪声源声功率级的测定
GB4323 弹性套柱销联轴器
GB5014 弹性柱销齿式联轴器
GB5015 弹性柱销联齿式联轴器
GB5272 梅花形弹性联轴器
GB/ T5837 液力偶合器型式及基本参数
GB5677 铸钢件射线照相机底片等级分类方法
GB6333 电缆液压块式制动器
GB6402 钢, 锻材超声纵波探伤方法
GB7984 普通用途织物芯输送带
GB10882 一般用途难燃输送带
ZBJ19009 圆柱齿轮减速机通用技术条件
JB2647 带式输送机包装技术条件
JB8 产品标牌
GB755 电机技术要求
GB4208 外壳防护等级分类
JB/ ZQ8013-88 带式输送机产品质量分等
TJ231 (四) -78 机械设备安装工程施工及验收规范
GB/ T13792-92 带式输送机托辊用电焊钢管
GB12348 工业企业厂界噪声标准
Q/ TJ02-93 带式输送机包装技术条件
Q/ TJ05-95 带式输送机 滚筒
Q/ TJ04-95 带式输送机 托辊
Q/ TJ12-96 Z系列刮板清扫器产品标准
Q/ PD08-99 金属结构件焊接规范
Q/ PD10-99 产品面漆颜色规定准则
四, 设备组成概况
1, 输送带: 是拽引和承载物料主构件, 选用时根据张力大小采用棉帆布, 聚酯帆布或尼龙帆布带. 输送机其它部件设计满足各种带强要求, 输送带联接根据不同工况条件可采用机械接头, 冷胶接头, 硫化接头, 选用灵活.
2, 驱动装置: 内驱动对于小功率短距离的单机驱动可采用电动滚筒, 功率范围1.1KW~55KW, 滚筒直经Φ320~Φ1000, 环境温度不超过+400C. 必要时也可采用外装式电动滚筒. 外驱动通常采用电动机, 减速机, 高速轴联轴器, 低速轴联轴器组成驱动单元, 必要时还可采用液力偶合器, 制动器, 逆止器等. 电机功率范围1.1KW~315KW, 一般防护等级为IP44, 户外型采用IP54, 环境温度为-250C~400C, 特殊场合另行确定. 与之匹配减速机联轴器等件均按计算选用. 出厂时组装成驱动单元供货, 以利安装调整.
3, 滚筒组: 分传动滚筒组和改向滚筒组, 传动滚筒是传递动力的主要件, 滚筒组有光面, 胶面, 胶面形状又可分成光面胶, 人字胶及菱形胶, 以适应不同工艺需求. 改向滚筒分成光面胶和光钢面两种滚筒按结构形式分为轻型, 中型和重型系列. 所有滚筒采用整件式轴承座, 润滑脂润滑. 滚筒轴材料采用45钢, 轴承座有铸铁件铸钢件, 筒体采用焊接件. 滚筒结构合理, 选型方便, 性能可靠, 使用寿命长. 正常使用条件下可达5~10年免维护.
4, 托辊组: 我公司生产的托辊组种类全, 使用范围广, 品质卓越. 分有各类槽形托辊组, 各类平行托辊组, 各类调心托辊组, 各类缓冲托辊组. 其尺寸均能满足TD75型胶带机安装要求, 特殊情况尺寸可注明订购. 槽形托辊有普通型, 前倾型, 快换轴承型, 吊挂型, 变槽角型, 过渡型, V型等; 平行托辊有普通型, 梳型, 前倾型, 钢胶型, 螺旋型等; 调心托辊有通用型, 摩擦可逆型, 强力型, 锥型, 螺旋型, 组合型等; 缓冲托辊有弹簧板型, 缓冲圈型, 强力缓冲型, 可调弹力型, 吊挂型等.
各类辊子的结构先进, 性能可靠, 辊皮用材经严格挑选, 采用优质专用焊管, 有严格公差要求. 轴材料采用冷拔圆钢, 轴承座采用优质钢板冲压, 密封结构采用PDC型, 三道密封装置, 防尘, 防水性能均优于国家相关标准. 装配后辊子强度好, 经向跳动量小, 旋转阻力小, 重量轻, 能耗低, 使用寿命长, 一般均超过30000小时.
5, 清扫器: 该系列清扫器有弹簧清扫器, 空段清扫器, 结合使用条件及用户反馈, 我公司又要研制开发了新型专利清扫器-刮板清扫器, 该系列清扫器有良好的清扫效果, 高强度, 耐冲击, 耐磨损, 使用寿命长, 刮板材料具有自润滑性能, 不伤胶带, 其结构轻巧, 便于维护, 压紧力可调等特点. 另供用户选型的还有合金清扫器, 重锤清扫器, 可逆清扫器, 转刷清扫器等.
6, 三类部件: 该系列三大部件 (如头架; 尾架; 中间架; 支腿; 漏斗; 护罩等) 的制造我公司均选用优质钢材, 并经过钢材喷丸预处理工艺处理, 支架焊接工艺符合标准要求, 主要受拉部位进行探伤检查.
7, 噪声控制: 设备运行的噪声小于GB10595-890 (带式输送机技术条件) 的要求, 并符合国家其他有关标准对噪声的要求.
8, 油漆: 设备表面油漆符合GB10595-89的要求, 除滚筒与托辊工作表面漆一层面漆外, 其余件表面出厂前漆两层底漆, 两层面漆. 安装后由于用户再涂一层面漆. 油漆均采用先进漆种, 并能适应当地环境条件.
