1 简介

本产品基于 GSM/ GPRS网络和 GPS卫星定位系统, 通过短信息或互联系对远程目标进行定位或监控. 具有里程统计, ACC检测功能, 断电报警功能, 兼容原车防盗器: 车上防盗器报警后设备也报警, 通过短信通知车主.

2 应用领域

l汽车租赁/ 小型车队管理.

l全球卫星定位; 车辆位置查询; 实时监控; 定时跟踪

l遥控断油断电跟踪犯罪

l各种行业车辆的指挥, 调度系统.

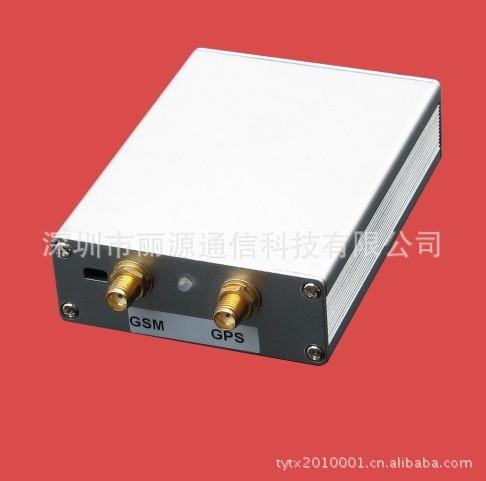

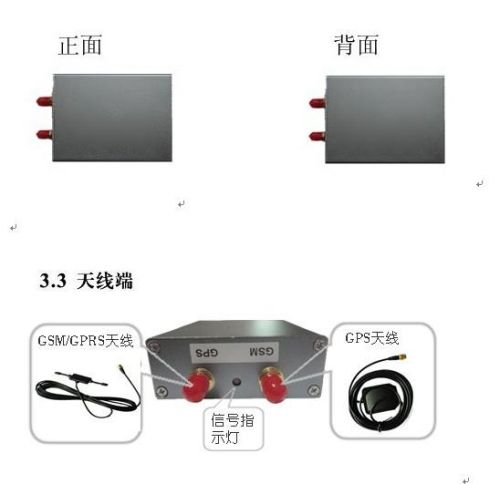

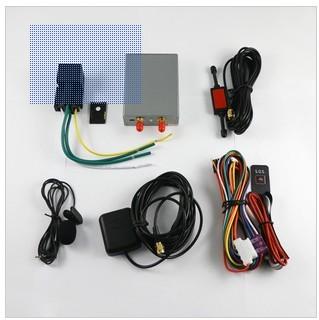

3 硬件描述

4 规格

5 使用说明

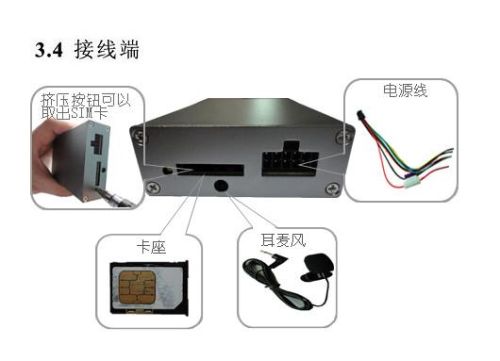

5.1SIM 卡的放置

请务必确认 SIM 卡开通来电显示和没开通来电转接并且 PIN 码处于关闭状态. 手机短信必须为纯文本格式 , 不能识别 PDU 格式

5.1.1 把SIM卡放入卡座里.

5.1.2 把卡座插入定位器主机.

5.2 定位器的安装

GPS/ GSM/ GPRS 车载器的安装需要由当地服务中心所属专业维修技术人员负责. 未经公司许可, 用户不得随意拆装或是修理, 否则后果自负.

5.2.1 连接接线盒

5.2.2 安装GPS定位器

安装步聚: (以下操作均为终端没有电的情况下进行, 否则将出现危险)

终端断油线路: 黄色线接接继电器 86 脚, 85 脚接 12V 直流电瓶正极. 87 脚和 30 脚串联供油电路.

紧急触发报警电路 : 蓝色线接触发报警按扭正极, 黑色线接车载电瓶负极.

终端断电线路 : 白色线接继电器 86 脚 , 85 脚接 12V 直流电瓶正极, 87脚和30脚串联供电电路.

终端供电线路: 红色线接车载 12V 直流电瓶正极, 黑色线接触发报警按扭负极.

5.3 设备启动

5.3.1 将设备接在车上, 然后将 SIM 卡插入设备, 直到红色指示灯亮起. 第一次使用要在室外有卫星信号的地方.

5.3.2 在 10 到 40 秒后, 设备将会搜索到 GSM 和 GPS 信号并开始正常的工作, 在正常的状态下设备的蓝色指示灯每隔 2 秒闪一次. (蓝色指示灯一直不亮, 表示 GPS 模块在工作; 但还没有定位到; 蓝色指示灯一直亮; 表示 GPS 模块在工作, 并且已经定位到 . 红色指示灯快速的闪表示终端设备正在通信.)

5.3.3 当设备在接收 GPS 信号正常后, 你可以对它进行使用手册指令中的任意的一项设置.

5.4 管理员号码

5.4.1 设置管理员号码: 发送短信指令 管理员 + 密码' 到设备里的号码, 回复 设置管理员成功 . 例如: 指令: 管理员123456 (初始密码为: 123456)

5.4.2 删除管理员号码: 发送短信指令 删除号码 + 密码+空格+管理员号码' 到设备里的号码, 回复 管理员被删除 . 例如: 管理员号码为13813813800, 指令: 删除号码 123456 13813813800' (初始密码为: 123456) ,删除管理员号码后, 设备从有管理员状态变为无管理员状态.

注: 设备有两种操作模式, 一种是有管理员模式, 另一种是无管理员模式. 设备出厂设置为无管理员模式. 在有管理员模式下. 只有设置的授权号码才可以对设备进行操作 (授权号码请参阅使用手册的 5.5) .在无管理员模式下, 所有号码都可以对设置进行操作.

5.5 授权号码

5.5.1 无管理员状态添加授权号码: 用手机拔打设备里的号码, 接通后这个号码被设备记录下来, 自动添加为授权号码. (最多可以记录4个号码, 第5个号码会把第1个号码覆盖掉.)

5.5.2 有管理员状态添加授权号码: 用管理员号码发送短信指令'添加号码+密码+空格+号码'到设备里的号码, 回复'添加号码成功'. 例如: 要添加13813813801为授权号码, 指令: 添加号码123456 13813813801 . (只有管理员号码可以操作)

5.5.3 无管理员状态删除授权号码: (请参阅使用手册的 5.5.1)

5.5.4 有管理员状态删除授权号码: 用管理员号码发送短信指令 删除号码+密码+空格+号码 到设备里的号码, 回复'删除号码成功'. 例如: 要删除13813813801的授权号码, 指令: 删除号码123456 13813813801 . (只有管理员号码可以发送短信指令.)

5.6 密码管理

5.5.1 修改密码: 发送短信指令 修改密码+旧密码+空格+新密码 到设备里的号码, 回复'修改密码成功'. 例如: 修改888888为新的密码 . 指令: 修改密码123456 888888 .

5.5.2恢复初始密码: 发送短信指令 恢复初始密码' 到设备里的号码, 回复'密码为123456'.

注: 在有管理员状态下, 只有管理员号码可以发送短信指令, 在无管理员状态下, 所有号码都可以发送短信指令.

5.7 手机定位

5.7.1 手机获取经纬度: 发送短信指令 手机定位 到设备里的号码, 回复如下内容

注: 不管设备是在有管理员状盛装下还是无管理员状态下, 任何号码都可以发送这条短信指令.

5.7.3手机获取设备所在位置: 发送短信指令 获取位置' 到设备里的号码, 回复设备所在位置.

注: 要根据具体的平台是否支持此功能.

5.8 平台定位

5.8.1 设备里的号码绑定平台: 发送短信指令 设备号码+设备里的号码 到设备里的号码, 回复'设备号码为'. 例如: 把设备里的13813813803绑定平台, 指令: 设备号码 13813813803 回复'设备号码为13813813803'.

5.8.2 设置IP地址和端口: 发送短信指令 地址+IP地址+端口+端口号 到设备里的号码, 回复'设置IP地址和端口成功'. 例如: IP地址为 119.147.23.100 端口 2332 ,指令: 地址 119.147.23.100 端口 2332 .

注: 设置平台号, 用与绑定平台使用, 要根据具体平台才有效.

5.8.3平台连续定位:

设置平台连续定位: 发送短信指令 定位间隔+*+次数+* 到设备里的号码, 回复'设置自动定位成功 . 例如: 30秒传一次平台; 共传60次; 指令: 定位间隔 30 次数 60 .

注: 定位间隔必须大于 30 秒; 如要传送无限次; 次数设置为 0 .

取消平台连续定位: 发送短信指令 取消定位 到设备里的号码, 回复'取消定位成功 .

注: 此功能可以通过平台实现, 要根据具体的平台是否支持此功能.

5.8.4 ACC状态:

ACC 开状态: 发 送短信指令 ACC开发送间隔+间隔时间 到设备里的号码, 回复'设置ACC开发送间隔成功'. 例如: 30秒传一次数据到平台 , 指令: ACC开发送间隔30'

ACC 关状态: 发 送短信指令 ACC关发送间隔+间隔时间 到设备里的号码, 回复'设置ACC关发送间隔成功'. 例如: 60秒传一次数据到平台 , 指令: ACC开发送间隔60'

5.9 远程控制油路和电路

5.9.1油路控制

断开油路: 发送短信指令 断油+密码 ,回复'断油成功', 并断开车辆的油路.

恢复油路: 发送短信指令 供油+密码 ,回复'供油成功', 并恢复车辆的油路.

5.9.2电路控制

断开电路: 发送短信指令 断电+密码 ,回复'断电成功', 并断开车辆的油路.

恢复电路: 发送短信指令 供电+密码 ,回复'供电成功', 并恢复车辆的油路.

注: 远程控油路和电路, 在有管理员状态下, 只有设置的授权的号码可以发送短信指令, 在无管理员状态下, 所有号码都可以发送短信指令.

5.10 远程监听

拔打设备里的号码就可以进行监听 .

任意监听: 发送短信指令 任意监听 到设备里的号码, 回复'设置任意监听成功', 所有的号码都可以监听. 设备默认为此模式.

限制监听: 发送短信指令 限制监听 到设备里的号码, 回复'设置限制监听成功', 授权号码都可以监听.

关闭监听: 发送短信指令 关闭监听 到设备里的号码, 回复'关闭监听成功', 所有号码都监听不了.

5.11 电子栅栏

与定位平台绑定使用.

5.12 运动报警

5.12.1 设置运动报警: 发送短信指令' 运动报警' 到设备里的号码, 回复'设置运动报警成功'. 当启动这功能后, 在车辆运动的时候就会发一条短信'运动报警+经度+纬度+速度+时间+日期'到设置这功能的手机上, 提示车辆已经运动了. 这个功能必须在GPS有信号的时候才有效.

5.12.2 取消运动报警: 发送短信指令 取消运动报警' 到设备里的号码, 回复'取消运动报警成功'.

注: 在有管理员状态下, 只有设置的授权的号码可以发送短信指令, 在无管理员状态下, 所有号码都可以发送短信指令.

5.13 超速报警

5.13.1 设置运动报警: 发送短信指令 超速报警+时速' 到设备里的号码, 回复'设置超速报警成功'. 当启动这功能后, 在车辆运动速度超过设置的时速的时候, 就会发一条短信'超速报警+经度+纬度+速度+时间+日期'到设置这功能的手机上, 提示车辆已经超速了. 这个功能必须在GPS有信号的时候才有效.

5.13.2 取消超速报警: 发送短信指令 取消超速报警' 到设备里的号码, 回复'取消超速报警成功'.

注: 在有管理员状态下, 只有设置的授权的号码可以发送短信指令, 在无管理员状态下, 所有号码都可以发送短信指令.

5.14 断电报警

当设备的电源被切断后, 设备发出短信报警: 断电报警+经度+纬度+速度+时间+日期'到管理员号码和授权号码.

5.15 紧急报警

紧按住 SOS 按钮 3 秒, 设备发出短信报警'紧急报警+经度+纬度+速度+时间+日期'到管理员号码和授权号码

5.16里程统计

与定位平台绑定使用.

5.17设备重启

发送短信指令 重启系统+密码' 到设备里的号码, 回复'系统正在重启'. 并重新启动设备, 设备回到供油供电状态.

6 注意事项

6.1 用户安装设备前请仔细阅读本说明书.

6. 2 安装前请先插入 SIM卡, SIM卡为支持定位功能 GPRS网络流量卡 (开通CMNET, 不是CMWAP流量) , 并确保 SIM卡开通来电显示, 没开通来电转接, 没有设置密码, 否则设备无法正常工作.

6. 3 本设备工作电压为 9V-30V, 请在工作电压范围内使用.

6. 4 请先确认所有设备和连接线连接正确后再接主机电源. 切勿在主机上电的情况下安装或拆卸. 如发现有遗漏线或误接, 请先切断电源, 否则容易损坏设备.

6. 5 本设备为无线通讯设备, 进入油库和危险品场所前请切断主机电源.

6.6 为了避免电磁干扰或配置不兼容, 贴有通知的场所请按规定停止使用设备.

6.7 保持设备在干燥的环境中使用, 潮湿的环境容易使内部电路损坏.

6. 8 请用干燥的布清理, 不要使用化学剂和清洁剂.

7. 故障处理方法

8. 操作命令集
