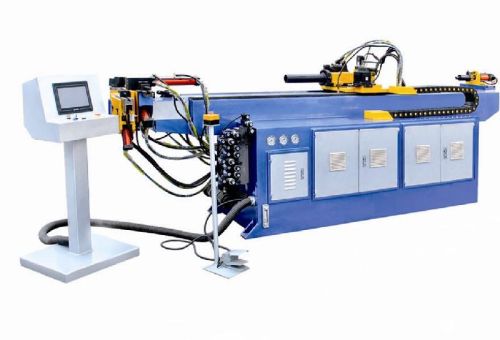

DW38CNC-2A-1S数控全自动单弯弯管机
议价
加入意向| DW38CNC-2A-1S 数控全自动弯管机单弯 | |||
| 机械特点: | |||
| 01, 电控系统, 采用日本知名控制器, 例如: 三菱会社出品的伺服驱动器, 伺服马达, 定位模组, CPU. . , 性能强. | |||
| 02, 三菱超大型PLC可容纳2000组的档案编辑, 如不足时, 可另购传输软体安装. | |||
| 03, 工业用电脑型: 内装WINDOWS作业系统与三菱伺服系统搭配. 除有三菱伺服驱动优点外, 更有WINDOWS作业系统的档案管理的方便性, 亦能 | |||
| 将档案存放于硬碟或软碟磁片, 无限扩充编辑组数 (可选) . | |||
| 04, 具自动侦测错误及故障功能, 并在荧幕显示, 让操作者容易排除障碍. | |||
| 05, 所有加工资料皆由触控荧幕输入. | |||
| 06, 每一弯皆可因不同材质变化设定补偿值, 速度, 脱模间隙. | |||
| 07, 同一支管子之间每一弯, 皆可单独编写七个动作顺序, 10段速度, 让操作者搭配使用, 提高工作效率, 降低管件干涉点. | |||
| 08, 触控荧幕可中/ 英文切换, 显示他国语言亦可依需求订购. | |||
| 09, 送料轴, 弯管轴, 倾转轴采用伺服马达驱动, 精度高, 稳定性佳. | |||
| 10, 送料方式可因不同需求选择夹送或直送. | |||
| 11, 可将X. Y. Z. 座标自动转换成Y. B. C. 加工值. | |||
| 12, 资料经编辑完成后, 有钥匙保护, 防止资料被任意修改. | |||
| 13, 电控系统配有热交换器自动散热, 如有需要可选购数控式冷气机, 确保电控系统寿命. | |||
| 14, 可依需要加装自动注油系统, 降低弯管摩擦, 提高芯棒寿命, 确保弯管品质 (可选) . | |||
| 15, 可连接印表机将荧屏所显示的资料列印出来 (可选) . | |||
| 16, 机台可加装通讯界面及数据机, 籍由电话线路与金源公司连线, 由工程师做远处操控, 即时监控, 软体更新, 故障排除.. (可选) . | |||
| 17, 试弯时可选用分解动作, 观察干涉点, 修改动作, 提高效率. | |||
| DW38CNC-2A-1S数控全自动弯管机技术参数 | |||
| 主 要 规 格 | 单 位 | DW38CNC-2A-1S | 备 注 |
| 最大弯曲管径*壁厚 | mm | Φ 38*2 | 最小弯曲半径不得小于管径的1.5D; 最大弯曲半径, 最大有效穿芯长度可根据客户要求定制. |
| 最大弯曲半径 | mm | R180 | |
| 最小弯曲半径 | mm | R15 | |
| 最大弯曲角度 | 190° | ||
| 最大送料长度 | mm | 2000 | |
| 送料方式 | 直送 | ||
| 工作速度 | 弯管速度 | 90°/ s | |
| 转管速度 | 200°/ s | ||
| 送料速度 | 1000mm/ s | ||
| 工作精度 | 弯管精度 | ±0.3 | |
| 转管精度 | ±0.1 | ||
| 送料精度 | ±0.1 | ||
| 资料输入方式 | Y.B.C | ||
| 转管伺服电机功率 | kw | 0.45 | |
| 送料伺服电机功率 | kw | 1 | |
| 管件最大允许弯头数 | 件 | 32 | |
| 可储存零件数 | 件 | 2000 | |
| 油压电机功率 | kw | 5.5 | |
| 系统最大压力 | mpa | 12 | |
| 机器尺寸 | mm | 3900*840*1300 | |
| 机器重量 | kg | 2200 | |
