| 打圈机技术参数Technical Parameters |
|
|
| Names of Machines | Models | Line Width Range (mm) | Circle Diameter Range | Speed (m/ min) | Total Power (kw) | 长*宽 *高L*W*H (mm) | Weight (kg) |
|
|

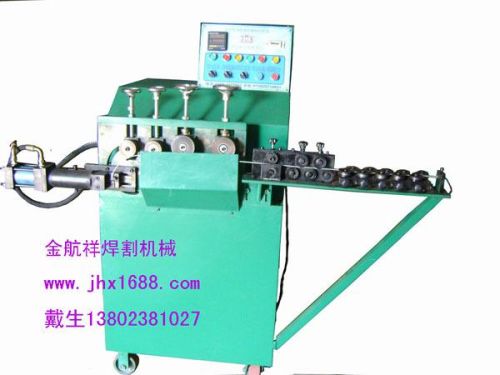

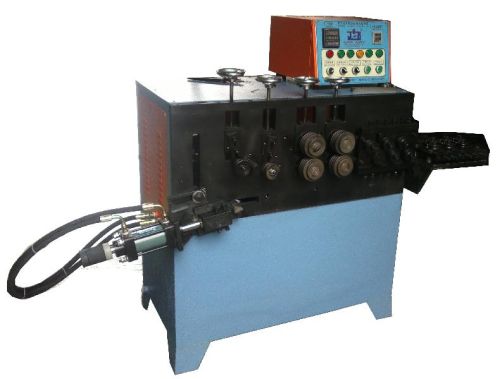

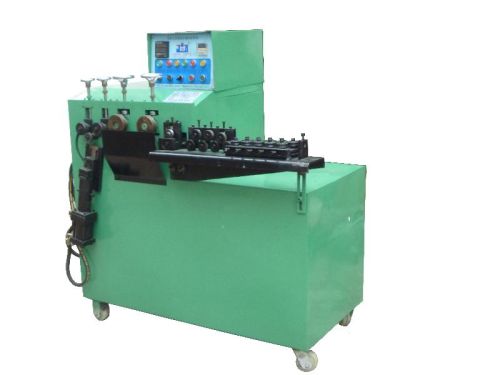

| 液压全自动打圈机Hydraulic Full-automatic Circle Machin | JQ2-6mm | φ2-6 | φ35-800 | 16-25 | 1.5 | 1500*850*1300 | 350 |
|
|
| JQ2-8mm | φ2-8 | φ35-800 | 16-20 | 2.2 | 2050*1000*1450 | 450 |
|
|
| JQ3-10mm | φ3-10 | φ50-800 | 16-20 | 3.7 | 2050*1000*1450 | 500 |
|
|
|
|
|
|
|
|
|
|
|
|
| 适用于钢线, 铁线, 不锈钢线有色金属线材 (圆线, 方线, 扁线) 卷圆, 半圆或任意角度 (同心角) 的圆弧, 本机是五金, 铁线行业专用设备之一. |
| 特点 |
| ※本机为 2002 年最新设计款, 汇聚了日本, 台湾及国内产品的精华, 其结构紧凑, 合理, 体积小, 噪音低, 外形美观. |
| ※ 本机具有退线功能, 调试时可退线重卷圈, 大大避免线材的浪费. |
| ※ 先进, 平稳, 快速, 准确, 省电, 自动化程度高, 操作方便. |
| 1, 液压动力驱动, 液压推动切断, 液压部分: 采用丹麦油马达其余均采用台湾液压组件. 电器部份 |
| 90% 以上采用进口电器组件. 关键部位采用瑞士, 日本产滚动轴承. |
| 2, 数码显示程控 (采用日本编码器, 预置计数控制器) : 定长度 (圈径周长) ,精确度高. |
| 3, 控制箱设有: 快速送线, 慢速送线, 剪断, 自动, 手动, 退线等, 功能齐全, 操作简单. |
| 4, 采取二段计数控制, 可随时修改设定, 停机, 慢速控制距离最佳化, 使线材长度 (周长) 控制精度高, 工作效率高. |
| 5, 数控制倍率小数点, 直接显示长度资料单位为 mm (毫米) ,计数精度 0.1mm , 资料可直观显示, 操作, 控制方便. |
| 6, 线速高达 30-35 米 / 分钟, 比国内同类机型产量 15% 以上. |
| 7, 因采用全液压式驱动及液压切断, 本机只需用一台 2.2KW 电机, 油马达驱动送线, 与国内同类型机相比, 节省电 30% 以上. |
| 8, 电液控制设有自动卸荷, 调机中及无操作时, 液压压力自动卸除, 大大降低能耗, 降低液压组件受压时间, 有利于延长其使用寿命. |
| ※ 用料精良, 加工, 热处理工艺合理, 零, 部件综合机械性能高, 耐磨性能好, 其使用寿命长: |
| 送线轮, 调直轮, 成形轮等采用优质合金钢, 并通过真空热处理, 硬度高达 HRC58-62 , 其耐磨性高, 使用寿命长. 轴类全部采用 40Cr , 45 # 钢, 并经调质处理, 其综合机械性能高, 齿轮则全部采用 40Cr , 45 # 钢锻坯, 经调质用高频淬火, 硬度高达 HRC52-55 . |
