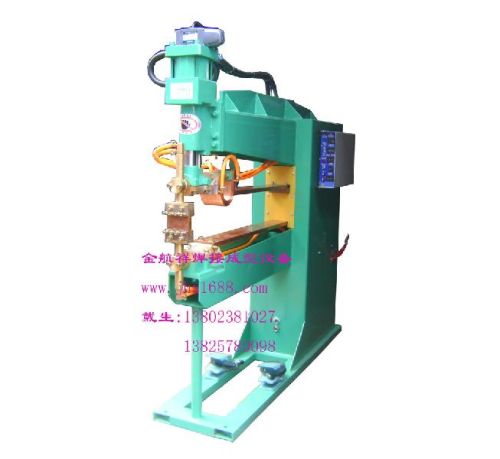

空压式点焊机-加长臂排焊机
议价
加入意向名称: 空压式排焊机100KVA1000L
型号: JD-60/80/100/150/200KVA
可以根据产品的焊接需要, 可以定做成各种长度的臂长. 两个脚踏器, 同时有两组焊接电流.
应用: 主要用于低碳钢, 不锈钢及部分有色金属的焊接, 并可实现板与板, 板与凸焊螺母, 螺柱的凸焊焊接. 是汽车, 家电制造, 金属箱柜等领域散件焊接 .
性能特点:
| 1. 直接式加压机构, 随动性能好, 焊接速度快 | ||||||||
| 电磁阀采用日本黑田的, 反应快, 质量好, 且电磁气阀与气缸直接连接, 加快动作反应速度, 可减少空气流动的损耗. | ||||||||
| 2. 使用寿命长, 噪音小 | ||||||||
| 机身加强牢固钢结构, 具有抗冲击, 抗振动, 实现稳定焊接, 机加工精细, 紧凑, 气缸运行顺畅, 提高使用寿命, 减小噪音. | ||||||||
| 3. 安全, 使用方便 | ||||||||
| 高性能气路系统过滤杯设有护罩, 可防止杯子破损时的碎片飞溅, 亦可保护从外部所受碰撞的冲击. 杯子和护罩可装卸, 检修容易. | ||||||||
| 4. 采用节水型强制冷却方式 | ||||||||
| 采用循环式冷却水, 避免水的浪费, 大幅度减少冷却水量. 延长工作时间. | ||||||||
| 5. 上部绝缘简单实用 | ||||||||
| 二次导体采用上部绝缘方式, 可避免铁屑的附着或下座安装焊接工装时易产生的绝缘部位的短路事故. | ||||||||
| 6. 主回路采用大功率SCR无触点开关 | ||||||||
| 主回路采用水冷大功率可控硅元件, 输出电源强劲, 稳定, 可靠, 使用寿命长. | ||||||||
| 7. 高导电性, 电力损耗低 ,高温自动保护. | ||||||||
| 二次电流回路中, 主变压器上次级输出采用多层高韧性, 高导电性紫铜软带, 并呈V型连接; 大幅提高使用寿命, 下次级输出采用一体式直接连接机构, 电力损耗降至最低. | ||||||||
| 主变压器装有温控系统, 循环水温度过高, 机器会自动断电, 温度正常了, 又会自动通电. 技术参数: |
| 单位 | ||||||||||||
| 额定 | 额定 | 额定 | 最大短路电流 | 负载 | 臂伸 | 最大加压力 | 电极 | 冷却 | 重量 | 焊接能力 (二块叠焊) | ||
| 机型 | 容量 | 电压 | 频率 | 持续率 | 尺寸 | 行程 | 水量 | |||||
| 低碳钢 | 镀锌板 | |||||||||||
| KVA | V | HZ | A | % | mm | N | mm | L/ min | KG | mm | mm | |
| D (T) N-50 | 50 | 380 | 50/60 | 22000 | 25 | 600 | 6100 | 50 | / | 310 | 3.0+3.0 | 2.5+2.5 |
| 60 | 60 | 380 | 50/60 | 23000 | 25 | 600 | 6100 | 50 | 8 | 340 | 3.5+3.5 | 3.0+3.0 |
| D (T) N-80 | 75 | 380 | 50/60 | 25000 | 25 | 600 | 6100 | 50 | 12 | 380 | 4.0+4.0 | 3.5+3.5 |
| D (T) N-100 | 100 | 380 | 50/60 | 27000 | 25 | 600 | 6100 | 50 | 12 | 400 | 4.5+4.5 | 4.0+4.0 |
| D (T) N-150 | 150 | 380 | 50/60 | 29000 | 25 | 600 | 10000 | 50 | 12 | 680 | 5.0+5.0 | 4.5+4.5 |
| D (T) N-200 | 200 | 380 | 50/60 | 32000 | 25 | 600 | 10000 | 50 | 12 | 720 | 6.0+6.0 | 5.0+5.0 |
