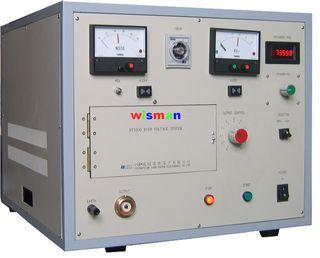

匝间耐压测试仪

议价

1. 概要

本仪器是用Q表的原理产生高频高压来进行各种高压线圈及其它有关线圈的层间耐压, 噪音测试.

2. 规格

2.1 测试频率 50KHz-150KHz (手动可调)

2.2 共振产生电压峰值电压0-5KV (手动切换)

2.3 测试电感 200Uh-20mH

2.4 内装自校电感 2mH

2.5 电源电压 AC220V 50Hz 1200W

2.6 尺寸 440 (H) * 500 (W) * 580 (D) mm

2.7 重量大约50Kg

3. 结构

本义器是由以下几部分组成: (仪器是台试式的)

振荡器, AM 放大器, 输出单元, 输出谐振单元, 电源单元, FM放大器, 高压指示器, 电晕放电放大器, 电晕放电指示器, 自动-手动选择, 输出匹配选择.

4. 电路构成

4.1 振荡方试压控振荡 (VC0) 电路

4.2 振荡频率 50KHz (可手动调节)

4.3 输出方试互补电路 (全晶体管)

4.4 输出 1000W

4.5 电晕放电检测器传感器

4.6 输出匹配选择八抽头手动切换
