4FE+CATV口内置小光接收机EPON ONU--中舟通信

议价

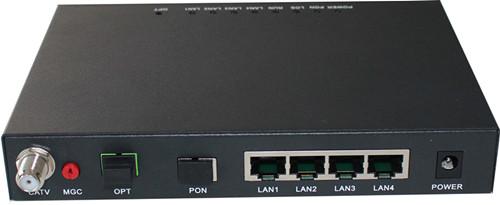

SF40F EPONONU为内置FTTH型CATV光接收机, 符合IEEE802.3ah, YD/ T 1475-2006和CTC 2.1标准的4个FE口EPON终端设备, 其体积小, 可管理性好, 内置交换功能. 该产品特别适合于新建小区的双纤入户 (FTTH) ,具有很高的性价比.

(产品概述)

l提供两个光口 (1个为PON光口, 另1个为1310nm或1550nm波长CATV光口)

l提供4个10/100Base-T自适应LAN口

l提供1个CATV同轴电缆RF输

l出口

l提供CATV 射频信号的手动增益调节 (MGC) 功能

l DC 12V 1A电源适配器供电

(产品特性)

lCATV光功率接收范围: -10~+2dBm;

lRF输出带宽870MHz (最大可到1GHz) ;

lRF输出电平75dBuV, 在0~20dB范围内可调;

l支持4094个VLAN, 支持VLAN堆叠 (QinQ) ;

l支持端口隔离;

l支持8K个MAC的线速学习与老化, 支持MAC地址限制;

l支持端口环路检测及告警上报;

l支持IGMP Snooping, 支持CTC可控组播;

l支持优先级队列调度, 支持SP, WRR或SP+WRR调度算法;

l支持端口限速, 支持风暴抑制;

l支持Dysing Gasp;

l支持Telnet和CLI;

l支持远程软件升级.

(产品规格)

硬件特性
业务端口	提供两个光口 (1个为PON光口, 采用SC/ PC光纤接口; 另1个为1310nm或1550nm波长CATV光口, 采用SC/ APC光纤接口)
	提供4个10/100Base-T自适应LAN接口
	提供1个CATV同轴电缆RF输出口
	提供CATV 射频信号的手动增益调节 (MGC) 功能提供内置光接收机的手动增益调节 (MGC) 功能
数据交换	内置以太网交换功能
LED指示灯	POWER指示ONU电源工作状态
	PON, LOS, RUN, LAN1~4分别指示ONU注册状态, ONU运行状态, PON口光信号状态和4个LAN口的Link及Active状态
	OPT指示内置CATV光接收机工作状态
电源	DC 12V 1A电源输入
电源适配器	100V~240V AC/ 50Hz~60Hz
功耗	( = 8W
重量	0.58 Kg
工作温度	-10~55℃
尺寸	185mm (长) * 110mm (宽) * 35mm (高)
业务特性
EPON标准	符合IEEE802.3ah, YD/ T 1475-2006和CTC 2.1标准
Dying Gasp	支持Dysing Gasp上报
VLAN	支持4094个VLAN
	支持802.1Q VLAN, SVLAN
	支持VLAN Stacking
MAC地址学习	支持8K个MAC地址
	基于硬件线速MAC地址学习
	支持静态MAC地址, 支持MAC地址限制
组播	支持IGMP Snooping, 支持CTC可控组播
组播	支持128个组播组
服务质量 (QoS)	支持基于目的IP, 源IP, 目的MAC, 源MAC, VLAN优先级, VLAN ID, 以太帧类型, 802.1p优先级, DSCP, TOS, 的流分类
服务质量 (QoS)	支持4个优先级队列, 支持SP, WRR或SP+WRR调度算法
环路检测	支持端口环路检测及告警上报
端口隔离	支持端口隔离
流量控制	支持IEEE 802.3x全双工流控
流量控制	支持风暴抑制, 支持端口限速
管理维护	支持Telnet, 支持CLI管理配置
管理维护	支持设备软件和配置文件远程升级
