WDL系列微机控制电子拉力试验机

议价

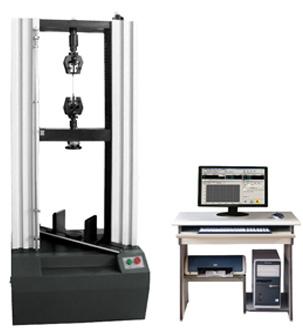

WDL系列微机控制电子拉力试验机 (门式)

WDL系列微机控制电子拉力试验机 (门式)

• 主要用途:

W DL 系列微机控制电子拉力试验机主要用于金属, 非金属材料的拉伸, 压缩, 弯曲, 剪切, 撕裂等力学性能的测试和分析研究, 可根据 GB , ISO , JIS , ASTM , DIN 及用户提供的多种标准进行试验和数据处理, 是科研院所, 大专院校, 工矿企业, 技术监督, 商检仲裁等部门的理想测试设备.

• 性能特点:

1 主机

1.1 主机采用高钢度门式框架结构, 强度高, 变形小;

1.2 采用进口高精度滚珠丝杠, 传动高效平稳;

1.3 传动部分采用圆弧齿同步带传动, 传动过程中双向无间隙;

1.4 采用交流伺服电机及驱动系统, 确保传动平稳, 力矩稳定, 具有过流, 过压, 过载等保护装置, 调速比可大 1: 200000 ;

1.5 夹具经特殊设计, 夹持牢固, 操作方便, 无钳口滑移现象;

1.6 特殊工艺保证试验机同轴度, 很好的消除了不规则试样对传感器的影响.

2 控制系统

1 , 实现了试验力, 试样变形, 横梁位移和试验进程的四种闭环控制;

2 , 数据采集系统由 4 路高精准 24 位 A/ D 转换通道组成. 最高分辨率达 1/300000 , 全程不分档;

3 , 选用 BB , AD , Xilinx 等原装名牌集成器件, 全数字化设计;

4 , 符合 PCI 总线标准, 微机自动识别和安装, 做到即插即测 ;

5 , 电子测量系统无电位器等模拟元件, 保证互换性, 方便维修更换.

• 技术参数:

产品型号		WDL-10	WDL-20	WDL-50	WDL-100	WDL-200		WDL-300
最大试验力		10	20	50	100	200		300 KN
试验力测量范围		最大试验力的0.4%-100%
试验力分辨力		1/300000 ( 全程不分档或等效6档)
试验力示值精度		优于示值±1%
横梁位移测量		分辨率高于0.0025mm
变形测量精度		±0.5%
试验速度范围		0.005 -500mm/ min, 无级调速
速度控制精度		±1% (0.01~10mm/ min) ; ±0.5% (10~500mm/ min)
恒力, 恒变形恒位移控制范围		设定值 (10%FS时, 设定值的±1.0%以内设定值≥10%FS时, 设定值的±0.1%以内
变形速率控制精度		速率 (0.05%FS时为±2.0%设定值内速率≥0.05%FS时为±0.5%设定值内
夹具	形式	楔形夹具体
	平钳口	0-7mm			0-14mm		0-20mm
	圆钳口	φ4-φ9mm			φ4-φ14mm		φ9-φ26mm	φ9-φ32mm
最大拉伸空间		600mm
最大压缩空间		700mm
有效试验宽度		400mm					570mm
整机电源		单相, 220V±10%, 50Hz					三相, 380V±10%, 50Hz
工作环境		室温- 35 ℃ , 相对湿度不超过 80%
主机尺寸		760 5001750mm			830 5502000mm		1130 6502650mm
重量		460kg			720 kg		1800 kg
