WAW-B系列微机控制电液伺服万能试验机

议价

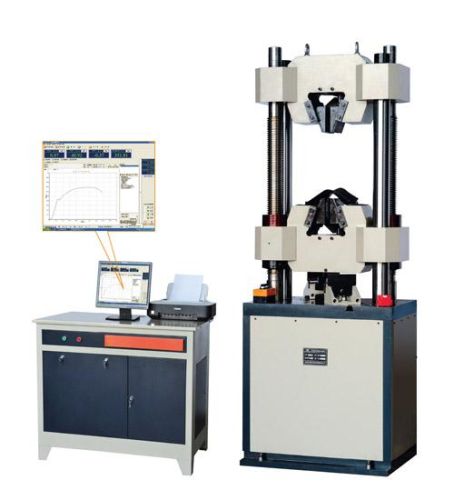

WAW-B系列微机控制电液伺服万能试验机

• 主要用途:

WAW-B系列微机控制电液伺服万能试验机采用油缸下置式主机, 主要用于各种金属, 非金属材料的拉伸, 压缩, 弯曲和剪切试验, 以及一些产品的特殊试验, 适用于冶金, 建筑, 轻工, 航空, 航天, 材料, 大专院校, 科研单位等领域, 试验操作和数据处理符合GB228-2002 (室温材料金属拉伸试验方法) 等标准的要求.

• 性能特点:

1 主机: 采用油缸下置式主机, 拉伸空间位于主机的上方, 压缩, 弯曲, 剪切试验空间位于主机下横梁和工作台之间.

2 传动系统: 下横梁升降采用电机, 摆线针轮减速机, 链轮, 螺母丝杠副传动, 实现拉伸, 压缩空间的调整.

3 液压系统 (琴台式油源)

3.1采用进口高压齿轮泵噪音低, 压力平稳.

3.2动力系统与操作台一体化设计, 便于操作, 节省实验空间.

3.3表面经喷塑处理, 外形美观.

4 控制系统

4.1实现了试验力, 试样变形, 横梁位移和试验进程的四种闭环控制;

4.2数据采集系统由4路高精准32位A/ D转换通道组成. 最高分辨率达1/500000, 全程不分档;

4.3选用BB, AD, Xilinx等原装名牌集成器件, 全数字化设计;

4.4符合PCI总线标准, 微机自动识别和安装, 做到'即插即测';

4.5电子测量系统无电位器等模拟元件, 保证互换性, 方便维修更换.

• 技术参数:

产品型号		WAW-100B	WAW-300B	WAW-600B	WAW-1000B
最大试验力 (kN)		100	300	600	1000
试验力测量范围		2KN-100kN	6KN-300kN	12KN-600kN	20KN-1000kN
试验力示值精度		±1%
位移测量分辨力		0.01mm
变形测量精度		±0.5%
恒力, 恒变形, 恒位移控制范围		0.4%~100%FS
恒力, 恒变形, 恒位移控制精度		设定值 (10%FS时, 设定值的±1.0%以内; 设定值≥10%FS时, 设定值的±0.5%以内
最大拉伸空间		550mm	650mm		700mm
最大压缩空间		380mm	550mm		600mm
夹紧方式		手动夹紧	液压夹紧
圆试样夹持直径		φ6-φ26mm	φ6-φ26mm	φ13-φ40mm	φ13-φ60mm
扁试样夹持厚度		0-12mm	0-15mm	0-30mm
弯曲试验支滚间距		350 mm
支滚宽度		100mm	140mm
支点直径		30mm
活塞行程		150mm	200mm		200mm
外形尺寸	主机	7205601850mm	8605602100mm		10006602200mm
	油源	1100700950mm
整机重量		1500 kg	2200 kg	2300 kg	3200kg

注: 以上为标准配置, 可根据客户要求特殊定做.
