• 主要用途:

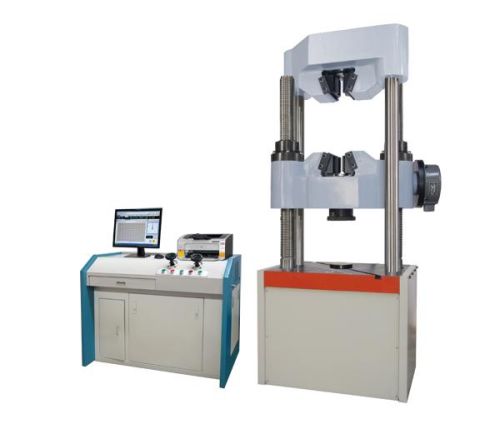

WEW-C 系列微机屏显液压万能试验机采用油缸下置式主机, 主要用于各种金属, 非金属材料的拉伸, 压缩, 弯曲和剪切试验, 以及一些产品的特殊试验, 适用于冶金, 建筑, 轻工, 航空, 航天, 材料, 大专院校, 科研单位等领域, 试验操作和数据处理符合 GB228-2002 (室温材料 金属拉伸试验方法) 等标准的要求.

• 性能特点:

1 主机: 采用油缸下置, 涡轮蜗杆传动式主机, 拉伸空间位于主机的上方, 压缩, 弯曲, 剪切试验空间位于主机下横梁和工作台之间.

2 传动系统: 采用横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间, 使传动系统与定位系统彻底分离, 加载系统几何中心与受力中心完全一致, 保证了上下钳口的同轴度和主机的耐久性.

3 控制系统:

3.1 实现了试验力, 试样变形, 横梁位移和试验进程的四种闭环控制;

3.2 数据采集系统由 4 路高精准 24 位 A/ D 转换通道组成. 最高分辨率达 1/300000 , 全程

不分档;

3.3 选用 BB , AD , Xilinx 等原装名牌集成器件, 全数字化设计;

3.4 符合 PCI 总线标准, 微机自动识别和安装, 做到'即插即测';

3.5 电子测量系统无电位器等模拟元件, 保证互换性, 方便维修更换.

• 技术参数:

产品型号		WEW-300C	WEW-600C		WEW-1000C
最大试验力		300 kN	600 kN		1000 kN
试验力测量范围		6 KN-300kN	12 KN-600kN		20 KN-1000kN
试验力示值精度		±1%
位移测量分辨力		0.01mm
变形测量精度		±0.5%
最大拉伸空间		800 mm			750 mm
最大压缩空间		700 mm	700mm		650mm
扁试样夹持厚度		0-15mm	0-30mm		0-40mm
圆试样夹持直径		φ13 - φ32mm	φ13 - φ40mm		φ13 - φ60mm
弯曲试验 支滚间距		350 mm
支滚宽度		140mm
支点直径		30mm
活塞行程		250mm
夹紧方式		内置式液压夹紧
外形 尺寸	主机	920 *580*2350mm			1250 *700*2700mm
	油源	1120 *600*920mm
整机重量		2600kg		2700kg		4500kg
