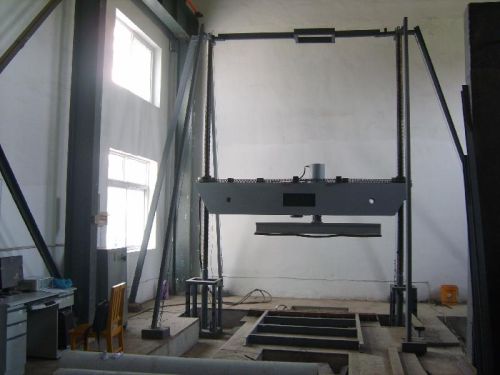

HTP-500微机控制式排水管外压荷载试验机

混凝土和钢筋混凝土排水管试验装置是纳斯诺 (LASNOV) 按国家标准 (混凝土和钢筋混凝土排水管) (GB/ T 11836-99) ,(混凝土和钢筋混凝土排水管试验方法) (GB/ T 16752-2010) 的规定采用德国技术而研制的, 采用三点抗压模式, 主要适用于混凝土, 钢筋混凝土排水管的外压试验.

二, 主要特点

1, 横梁采用电动丝杠升降, 方便做不同直径排水管试验 (300-2000mm) .

2, 下支撑梁采用分段组合式, 方便做不同长度排水管试验.

3, 机座采用混凝土浇注, 与地面平齐, 方便各种口型排水管的放入.

4, 加载采用微机控制液压加载, 省时省力, 加载平稳, 试验空间复位迅速.

5, 加载速度恒定, 全程有微机自动控制, 满足国标规定的加载速度及在每级保压控制时间要求, 并且控载级别可有客户任意编程指定.

6, 力值直接以KN值显示, 免去力值计算之烦.

7, 软件设峰值保持功能, 及数据自动存储, 报表编辑打印等功能.

8, 报表可同时将试验曲线及力值等信息保存并打印, 使试验过程真是再现.

9, 横梁及活塞的行程均设限位保护, 保证试验过程的安全.

10, 高刚性机架设计, 减少了对试验结果的干扰因素.

11, 控制柜采用万向轮活动式, 方便试验人员从不同部位操作试验, 观察裂缝.

12, 数据, 报表处理功能, 为用户提供了面向图形排版的专用报表编辑工具, 具有操作灵活, 简单易学的特点, 能方便的打印试验曲线及试验值;

13, 软件设有力值自动清零系统, 消除了人为清零误差不一等因素

14, 每组试验的面积, 高度, 环境温度等参数可根据实际情况更改或填写.

15, 双套系统控制, 即手动控制系统和电脑自动控制系统. 更换方便, 保证了电脑病毒, 不能正常开机等客观因素存在时, 工作不受影响.

16, 试验速度, 保压点, 保压时间在编程时都可以写入, 由微机全自动控制运行.

17, 保压点可以任意多点设定, 每阶段速度任意设定, 保压时间任意设定, 达到预设条件后自动切换到下一阶段.

三, 主要技术参数:

1, 最大压力: 500KN

2, 立柱间距: 2000mm (可完成100-2000mm的三个级别管试压)

3, 试验空间: 2000*2100mm

4, 横梁调整方式: 电动丝杠 (电动控制按钮, 自由调节)

5, 横梁调整范围: 300mm~2100mm

6, 横梁移动速度: 100mm/ min

7, 力值精度: 1级 (优于示值的±1%)

8, 试验力显示方式: 电脑自动控制, 实时显示当前保压时间, 速度, 力值, 等参数.

9, 测力系统为微机全自动控制系统, 具有双屏显示功能, 加载速度, 力值数字显示, 具有自动存储, 可随时查询, 报表打印, 试验过程保存等功能. 还配有HP彩色打印机, 可打印试验报表.

10, 裂缝载荷自动识别并记录, 破坏载荷自动记录.

11, 达到国标百分比自动计算, 并出具数据.

12, 具有过载保护功能即力值超满量程的2%自动停机断电功能.

13, 活塞行程: 0-500mm

14, 上支承梁: 2000mm

15, 硬木支撑长度: 1000+1000= 2000mm

16, 硬木支撑间距: 可调 (转盘式, 调节方便)

17, 硬木支撑圆角: R=12.5mm

18, 加载方式: 电动液压.

19, 控载方式: 电脑全自动控制系统.

20, 电源: 380V±10%, 220V±10%, 50HZ

21, 整机重量 : 4000Kg

22, 外形尺寸 : 5000x4000x3000mm

23, 因设备庞大, 需现场提前做好地基, 现场安装, 着漆. (需用户安装, 吊装) .

24, 配联想品牌电脑, 液晶显示器, HP彩色打印机.
