一 .功能及结构简述

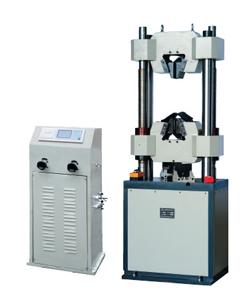

•WES-600D 电液式万能试验机主要用于金属材料的拉伸, 压缩, 弯曲, 剪切等试验, 增加简单的附件和装置, 还能对木材, 水泥, 混凝土, 橡胶及其制品进行试验.

•主机采用油缸下置式结构, 拉伸空间位于主机的上方, 压缩, 弯曲试验空间位于主机下方下横梁和工作台之间, 通过下横梁的移动调整试验空间, 下横梁升降采用电机经减速器, 链传动机构, 丝杠副传动.

•测力机构采用传感器测量试验力, 通过数显表显示试验力的大小, 能够显示加荷速度和最大试验力, 还能够自动求取屈服特性比较明显的材料的屈服强度.

二, 主要技术参数

• 序号	项 目 名 称	参 数
  1	最大试验力 kN	600
  2	试验力示值相对误差	≤±1%
  3	测量范围 kN	24~600
  4	夹紧方式	手动夹紧
  5	圆试样夹持直径范围 mm	Φ26~Φ40
  6	最大拉伸试验空间 mm	550
  7	最大压缩试验空间 mm	450
  8	控制柜外形尺寸 mm	610*700*1280
  9	主机外形尺寸 mm	920*630*2226
  10	电机功率 kW	2.1
  11	主机质量 kg	2500
  12	柱间距离 mm	515
  13	上下压盘尺寸 mm	Φ120
  14	弯曲支棍间距 mm	350
  15	弯曲支棍宽度 mm	140
  16	容许弯曲度 mm	100
  17	活塞最大移动速度 mm/ min	约70
  18	最大活塞行程 mm	200
  19	试验空间调整速度 mm/ min	约150

  三, 标准配置

• 序号	名 称	规 格	生产厂家	数量	备 注
  1	主 机			1台
  2	数显控制柜			1台
  3	数显表			1台
  4	引伸计	YYU-10/50	北钢院	1只
  5	油压传感器	CYB-12SA	中航机电	1只
  6	圆试样钳口	Φ26mm ~Φ40mm	济南试金	1副
  7	压缩附具	Φ120	济南试金	1套
  8	弯曲试验附具		济南试金	1套
  9	随机工具			1套
  10	随机文件			1套

  四, 特殊配置

• 序号	名 称	规 格	生产厂家	数量	备 注
  1	圆试样拉伸钳口 (mm)	Φ13~Φ26		1副
  2	扁试样拉伸钳口 (mm)	0~15,15~30		各 1副
  3	剪切试验附具			1套
