WSC-300微机控制松弛试验机

议价

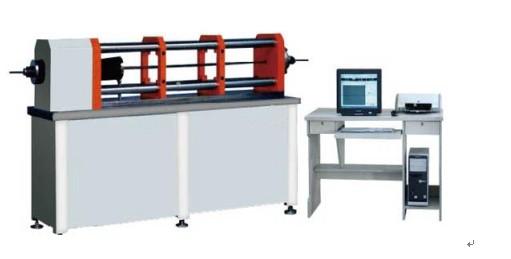

WSC-300微机控制松弛试验机

WSC-300型微机控制松弛试验机在设计过程中, 吸收了德国, 意大利等着名松弛试验机公司的设计理念和结构特点, 并依据螺纹钢松弛试验的相关国家标准研制而成的, 专用于钢绞线, 镀锌钢丝及螺纹钢筋等材料的松弛试验. 是专门针对螺纹钢筋制造, 使用厂家而设计. 该系列试验机主要用于螺纹钢筋的松弛试验, 可检测螺纹钢筋及其它金属线材的单轴拉伸松弛强度等特性. 可广泛用于质检部门, 建筑施工单位, 钢铰线和钢筋生产企业, 是现代建筑力学试验的新型试验设备. 满足GB/ T20065-2006 (预应力混凝土用螺纹钢筋) ,GB/ T10120-1996 (金属应力松弛试验方法) .试验机主机与辅具的设计借鉴了日本岛津的先进技术, 外形美观, 操作方便, 性能稳定可靠. 计算机系统通过控制器, 经调速系统控制伺服电机转动, 经减速系统减速后通过精密丝杠副带动移动横梁前进, 后退, 完成试样的松弛力学性能试验, 无污染, 噪音低, 效率高, 具有非常宽的调速范围和横梁移动距离, 具有非常广阔的应用前景. 该机广泛应用于建筑建材, 航空航天, 机械制造等行业的金属材料检验分析, 是质检部门的理想测试设备.

试验机主机采用卧式结构, 占地空间小, 松弛试验要求的恒温和无震动的条件容易满足. 该机采用调速精度高, 性能稳定的全数字伺服调速系统及伺服电机作为驱动系统, 控制器作为控制系统核心, 以WINDOWS为操作界面的控制与数据处理软件, 实现试验力, 试验力峰值, 横梁位移, 试验变形及试验曲线的屏幕显示, 所有试验操作均可以通过鼠标在计算机上自动完成. 良好的人性化设计使试验操作更为简便.

二, 技术参数

1. 试验力

最大试验力: 300kN

有效测量范围: 2%~100%FS

示值相对误差: ±1%

2. 试验速度

调速范围: 0.001-25mm/ min

示值相对误差: ±0.5%

3. 主机

试验机主机形式: 卧式结构

拉伸最大空间: 1000-1200mm

同轴度: 15%以内

4. 试样规格

Φ11.10; Φ12.70; Φ15.24mm (公称直径)

5. 保护功能:

超过最大试验力2%-5%时自动停机

6. 主机尺寸 (长*宽*高) : 1800x710x1500mm

三, 主要功能及特点:

1, 主机:

1.1该机采用卧式结构

1.2调速系统采用伺服电机和调速器, 性能稳定可靠, 具有过流, 过压, 过载等保护装置. 调速范围可达0.001-25 mm/ min.

1.3传动部分采用圆弧同步齿形带, 精密丝杠副传动, 传动平稳, 噪音低, 传动效率高.

2, 控制系统, 操作软件及数据处理系统

2.1计算机控制系统, 具有集成度高, 性能稳定, 调整方便等优点. 可以对实验数据进行实时采集, 对实验特性曲线实现实时动态显示, 试验数据文件能以Access常用数据库的方式保存, 方便实现客户的资源共享及网络管理, 以及用户的再分析.

2.2保护功能: 该机具有软件和机械两种限位保护方式, 超过最大负荷自动停机的比例可动态设定; 具有过流, 过压, 过载等多种保护功能.

2.3批量试验可实现曲线的分层次显示, 曲线自动跟随.

2.4该软件可实现用户自定义的速度设定, 速度的计算机调整. 还可实现高精度的速度标定, 随时调整速度档位和编码.

2.5监测试验过程: 对试验过程中的试验力, 位移, 曲线等多种参数可实现实时显示.

2.6结果再现功能: 试验操作完成并存盘后, 可根据用户需要在以后任意时间打开并对试验数据进行再分析.

2.7曲线逐点遍历功能: 可通过鼠标在曲线上点击力与变形值, 以求得每一点的各种参量.

2.8 PC机实现了控制模式的闭环控制以及试验过程的程序控制, 各种控制方式之间可无冲击切换. 计算机自动完成试验过程的控制, 数据采集, 显示和保存 (主要参数: 试验力, 松弛力, 松弛率或对数松弛率) ,试验完成后可以对数据进行分析和处理, 并打印输出用户要求的试验曲线及试验报告, 可选择标准要求的各种试验曲线 (可绘制剩余试验力或对数剩余力, 松弛力或对数松弛力, 松弛率或对数松弛率, 温度等跟时间或对数时间的关系曲线) .

3. 计算机软件基于Windows98/ Windows2000/ Windows XP平台开发, 界面美观, 操作方便; 试验力, 变形显示采用组态仪表方式显示, 十分醒目; 内嵌数据库, 便于数据历史追溯及联网要求; 报表采用模板方式操作, 用户只需简单培训即可掌握, 整个软件封装性强, 操作方便, 功能全面; 设有标准试验程序, 按下快捷键, 试验系统就可以按照标准要求在3-5分钟内将钢绞线加载公称最大力的70%或80%, 保持1分钟内自动开始记录试验数据, 到达设定时间后自动终止试验. 试验曲线与理论拟合曲线的相关系数达到99%以上, 因此计算机能以100小时以内的试验数据推算1000小时的试验结果, 也可以进行1000小时的连续试验, 缩短了实际实验时间.

四, 系统基本配置

1, 试验机主机 1套

1.1伺服电机 1套

1.2调速器 1套

1.3负荷传感器 1只

1.4减速系统 1套

2, 全数字控制系统 1套

3, PIC高速采集卡 1套

4, 基于Windows操作系统的计算机控制软件 1套

5, 随机工具 (提供安装, 维修, 操作所需的专用工具及清单) 1套

6, 联想电脑 (液晶屏) 1台

7, 佳能喷墨彩色打印机 1台

8, 技术资料:

包括: 使用说明书, 软件使用手册, 合格证, 装箱单
