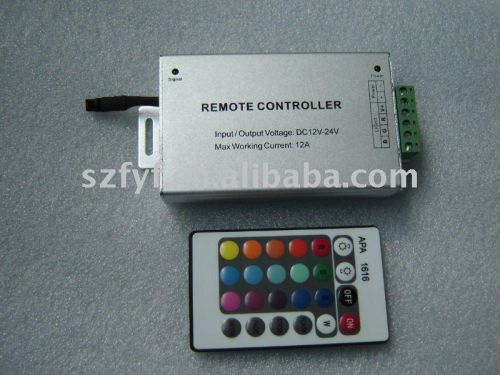

24 buttons RF control
24按钮射频控制
快速详细信息
- 原产地：广东省，中国（大陆）
- 品牌名称：FYF
- 型号：FYF-24RFV2A2-Z01
- 毛重：205克
包装及送货
| 包装细节： | 正常包装 |
|---|---|
| 交货详细信息： | 7个工作日 |
技术指标
24按钮射频控制电压：12〜24V
输出功率：5 V：60W，12V：144W，24V：288W
遥控距离：10-15M
- 24按钮射频控制
- 性能参数
工作温度：-20-60°C电源电压：DC12〜24V
产品尺寸：L128 * W64 * H24毫米包装尺寸：L153 * W79 * H55mm
净重：185克毛重：205克
输出：三个CMOS漏极开路输出连接方式：共阳极
最大负载电流：4的每种颜色输出功率：12V：≤144W，24V：≤288W
- 控制方法
采用红外更远控制led控制器，其中有24个按钮，每个按钮如下表的功能：
亮度+（加速） | 亮度 - （速度下降） | 关闭 | 上 |
静红 | 静态绿色 | 静态蓝色 | 静态白色 |
静态橙色 | 静态淡绿色 | 静态深蓝色 | 7彩跳动变化 |
静态深黄色 | 静态青色 | 静态褐色 | 所有的淡出和淡入 |
静态黄色 | 静态浅蓝色 | 静态粉红 | 7褪色变化 |
静态淡黄色 | 静天蓝 | 静态紫色 | 3基色心惊肉跳 |
- 接线图及说明
- 警告
本产品1.电源电压为DC12V〜24V; 从不连接到AC220V。
2.不要直接在短路的情况下连接两个电线。
按照该接线图提供的颜色3.引线应正确连接。
4.保证本产品为一年，在此期间，我们保证更换或免费修理，但不包括损坏或超负荷工作的人造的情况。
Quick Details
- Place of Origin: Guangdong, China (Mainland)
- Brand Name: FYF
- Model Number: FYF-24RFV2A2-Z01
- Gross weight: 205g
Packaging & Delivery
| Packaging Details: | normal packing |
|---|---|
| Delivery Detail: | 7 working days |
Specifications
24 buttons RF controlVoltage: 12~24V
Output power: 5 V: 60W, 12V: 144W, 24V: 288W
Remote distance: 10-15M
- 24 buttons RF control
- Performance Parameters
Working temperature: -20-60 °C Supply voltage: DC12~24V
Product size: L128*W64*H24 mm Package size: L153*W79*H55mm
Net weight: 185g Gross weight: 205g
Output: Three CMOS drain- open output Connecting Mode: Common anode
Max load current: 4 A each color Output power: 12V: ≤144W, 24V: ≤288W
- Control Method
Adopt IR remoter to control the led controller , which has 24 buttons, the function of each button as the table below:
Brightness + (Speed up) | Brightness – (Speed down) | Off | On |
Static red | Static green | Static blue | Static white |
Static orange | Static pea green | Static dark blue | 7 color jumpy change |
Static dark yellow | Static cyan | Static brown | All fade out&fade in |
Static yellow | Static light blue | Static pink | 7 color fade change |
Static straw yellow | Static sky blue | Static purple | 3 base color jumpy |
- wiring diagram and description
- Warning
1. Supply voltage of this product is DC12V~24V; never connect to AC220V.
2. Never connect two wires directly in case of short circuit.
3. Lead wire should be connected correctly according to colors that connecting diagram offers.
4. Warranty of this product is one year, in this period we guarantee replacement or repairing with no charge, but exclude the artificial situation of damaged or overload working.
