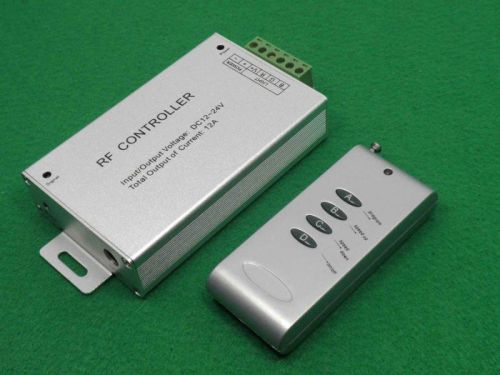

4 keys RF controller
4 键射频控制器
快速详细信息
- 原产地: 广东，中国 (大陆)
- 品牌名称: 这个住宅
- 型号: 这个住宅-4RFV2A2-Z01
- 毛重: 205 g
包装及交付
| 包装详细信息: | 正常包装 |
|---|---|
| 交货详细信息: | 7 个工作日 |
规格
4 键射频控制器电压: DC12 ~ 24V
输出功率: 12V: 144W，24V: 288W
最大负载电流: 4 每一种颜色
快速备货等。
- 4 键射频控制器
性能参数
工作温度:-20-60 ° C 电源电压: DC12 ~ 24V
产品尺寸: L128 * W64 * H24 毫米外形尺寸: L153 * W79 * H55mm
净重量: 185 克毛重: 205 g
输出: 三个 CMOS 流失打开输出连接方式: 共阳极
最大负载电流: 4 每种颜色输出功率: 12V: ≤144W，24V: ≤288W
- 控制方法
采用无线控制方法，为以下每个按钮的功能:
按钮 A' : 是的款式 / 颜色功能键，可以选择不同颜色的变化
按钮 B': 每个压力变化速度 + 1
按钮 'C': 每个压力变化速度-1
按钮 'D': 输出开关。
风格变化表如下所示:
项目 | 模式 | 备注 | |
1 | 静红 | 亮度是磁疗速度是磁疗 |
按钮 B 和 C 是有效的 |
2 | 静态的绿色 | ||
3 | 静态的蓝色 | ||
4 | 静态的黄色 | ||
5 | 静态的青色 | ||
6 | 紫色的静态 | ||
7 | 静电白色 | ||
8 | 3 颜色阶跃变化 | 速度可调亮度是磁疗 | |
9 | 7 步变色 | ||
10 | 3 种颜色褪色变化 | ||
11 | 7 种颜色褪色变化 | ||
12 | 自动 | 1~11 | |
- 接线原理图和描述
- 警告
1.电源电压的这种产品是 DC12V ~ 24V;永远不会连接到 AC220V。
2.永远不要连接两根导线直接在短路的情况下。
3.引线应正确连接根据颜色，连接图提供了。
4.本产品的保修期为一年，在这一时期我们保证更换或修理没有电荷，但排除与人工的现状损坏或超负荷工作。
Quick Details
- Place of Origin: Guangdong, China (Mainland)
- Brand Name: FYF
- Model Number: FYF-4RFV2A2-Z01
- Gross weight: 205g
Packaging & Delivery
| Packaging Details: | normal packing |
|---|---|
| Delivery Detail: | 7 working days |
Specifications
4 keys RF controllerVoltage: DC12~24V
Output power: 12V: 144W, 24V: 288W
Max load current: 4 A each color
Fast delevery
- 4 keys RF controller
Performance Parameters
Working temperature: -20-60 °C Supply voltage: DC12~24V
Product size: L128*W64*H24 mm Package size: L153*W79*H55mm
Net weight: 185g Gross weight: 205g
Output: Three CMOS drain- open output Connecting Mode: Common anode
Max load current: 4 A each color Output power: 12V: ≤144W, 24V: ≤288W
- Control Method
Adopt wireless control method, function of each button as below:
Button A' : is the style/ color function key, could choose different color changes
Button B': each press changing speed +1
Button 'C': each press changing speed -1
Button 'D': The output switch.
Style changing table as below:
Item | Patterns | remarks | |
1 | Static red | Brightness is unadjustableSpeed is unadjustable |
Button B and C is valid |
2 | Static Green | ||
3 | Static Blue | ||
4 | Static Yellow | ||
5 | Static cyan | ||
6 | Static purple | ||
7 | Static white | ||
8 | 3 Color step change | Speed is adjustableBrightness is unadjustable | |
9 | 7 Color step change | ||
10 | 3 Color fade change | ||
11 | 7 Color fade change | ||
12 | AUTO | 1~11 | |
- wiring diagram and description
- Warning
1. Supply voltage of this product is DC12V~24V; never connect to AC220V.
2. Never connect two wires directly in case of short circuit.
3. Lead wire should be connected correctly according to colors that connecting diagram offers.
4. Warranty of this product is one year, in this period we guarantee replacement or repairing with no charge, but exclude the artificial situation of damaged or overload working.
