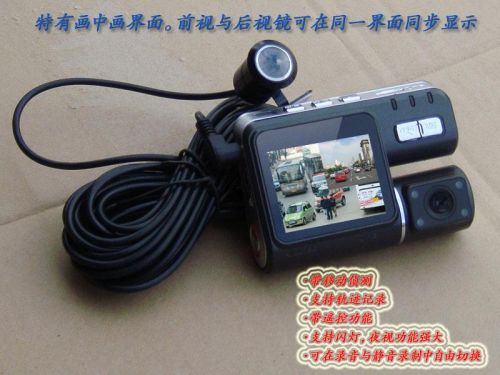

检查记录仪结构示意图和结构简介:

1. 开启/ 关闭键
2. 复位键
3. AV OUT接口
4. 显示幕
5. LOGO镜片
6. SENSOR调位转向
7. 电源指示灯 (红色)
8. 录影键/ DOWN键
9. 录音键/ UP键
10. REC指示灯 (红色)
11. MIC指示灯 (红色)
12. USB接口
13. TF卡槽
14. 遥控器接收感应器
15. 切换键/ 菜单键
16. 拍照键/ 回放键
17. G-SENSOR紧急锁键
18. CMOS感测器
19. 夜视发射管/ LED闪灯
20. SENSOR镜片
21. 喇叭
22. 螺丝孔
23. 平板黏贴支架垫/ 3M胶

按键定义和功能简介:
01. 电源/ 补光灯开关键有2个功能: ①电源开启/ 关闭功能 ②补光灯开关
①电源开启/ 关闭功能: 长按3秒钟 (电源键) 开启机器, 此时工作指示灯变亮 (蓝色) ,自动进入录像模式的状态下需要读取卡, 卡容量越大, 读取时间越长, 一般在3到5秒左右; LCD屏进入显示录像的状态; REC指示灯 (蓝色) 会一直闪烁, 表示正在录像工作中; 再长按3秒钟 (电源键) 机器的电源自动停止录像工作并保存录像文件, 工作指示灯 (蓝色) 及REC指示灯 (蓝色) 一起熄灭.
②补光灯开关: 在开启机器后, 轻触短按 (补光灯开关键) 进行补光灯打开/ 关闭/ 自动三种模式的切换, 自动模式时, 补光灯靠光敏电阻感应光的亮度和暗度来控制.

02. RESET (复位) 键: 当机器死机时, 在任何模式下RESET键强制断开电源重启.

08. 录像键/ 上翻键有3功能: ①一键录像功能②上翻功能③切换SENSOR正向拍摄功能
①一键录像功能: 开机后机器会自动启动录像功能; REC指示灯 (蓝色) 会一直闪烁, 表示正在录像工作中; 轻触短按 (录像键) 会停止录像, 同时REC指示灯 (蓝色) 会熄灭, 表示停止录像工作并保存录制档; 再轻触短按 (录像键) 时, 同时REC指示灯 (蓝色) 会一直不停闪烁, 表示恢复录制功能. (注: 录像时LCD为长亮状态, 录像时段可根据习惯选择设置)
②上翻功能: 在回放模式的状态下, 轻触短按 (录像键) ,起到上翻作用来浏览摄像片段档, 或者在主菜单模式的状态下, 轻触短按 (录像键) ,起到上翻作用来游览设置选择.
③切换SENSOR正向拍摄功能: 插车充时机器会自动启动录像; 或在不插车充时手动开启机器自动启动录像状态下, 当摄像头反向时; 长按 (录像键) 并保持3秒钟切换'正向'摄像功能. (注: 切换SENSOR正或反向功能时LCD屏正/ 反向也同时旋转正/ 反, 关机后会自动保存正/ 反向的设置)

09. 静音键/ 下翻键有3功能: ①一键静音功能 ②下翻功能 ③切换SENSOR反向拍摄功能
①一键静音功能: 插车充时机器会自动启动录像状态, REC指示灯会不停地闪烁, 表示正在录制 (静音模式会默认上次设置) ,轻触短按 (MIC键) 观察静音图标, 图标颜色为 (白色) 时, 表示录音为静音模式, 则图标一直闪烁 (蓝色) 表示已开启声音模式.
②下翻功能: 在回放模式状态下, 轻触短按 (MIC键) ,起到下翻作用来浏览摄像片段档; 或者在主菜单模式状态下, 轻触短按 (MIC键) ,起到下翻作用来浏览设置选择.
③切换SENSOR反向拍摄功能: 插车充时机器会自动启动录像; 或在不插车充时手动开启机器自动启动录像的状态下, 当摄像头正向时, 长按 (MIC键) 并保持3秒钟切换反向摄像功能. (注: 切换SENSOR正或反向功能时LCD屏正/ 反相也同时旋转正/ 反, 关机后会自动保存正/ 反相的设置)

15. 菜单键有4个功能: ①拍照菜单设置 ②录像菜单设置 ③回放模式菜单设置 ④背光开关键
①拍照菜单设置: 在拍照模式下, 轻触短按菜单键进入拍照菜单设置, 再轻触短按两下退出拍照菜单设置返回到拍照模式.
②录像菜单设置: 在录像模式下, 轻触短按菜单键进入录像菜单设置, 再轻触短按三下退出录像菜单设置返回到录像模式.
③回放模式菜单设置: 长按3秒 (回放键) 进入回放拍照或录像界面, 轻触短按菜单键可删除当前文件. (注: 在回放拍照或录像时, 按菜单键也可作返回键使用)
④背光开关键: 开启机器后, 在录像模式/ 拍照模式的状态下, 长按 (菜单键) 并保持3秒, 此时关闭LCD背光; 再长按 (菜单键) 并保持3秒, 恢复启动LCD背光.

16. 拍照键/ 回放键有3个功能: ①一键拍照功能 ②回放模式 ③播放/ 暂停键
①一键拍照功能: 在开启机器后, 录像模式的状态下; 轻触短按 (拍照键/ 回放键) 切换拍照模式, 再轻触短按 (拍照键/ 回放键) 时, 拍一张. 拍照完成回到拍照待机状态.
②回放模式: 开启机器后, 录像模式/ 拍照模式的状态下; 长按 (拍照键/ 回放键) 并保持3秒, 进入回放模式; 在回放模式的状态下, 浏览查看轻触短按 (录像键) (MIC键) 来上翻/ 下翻 , 轻触短按 (拍照键/ 回放键) 来进行播放/ 暂停录像文件, 再长按 (拍照键/ 回放键) 并保持3秒, 退出回放模式. (AV OUT 操作同步)
③播放/ 暂停键: 在开启机器后, 录像模式/ 拍照模式的状态下; 长按 (拍照键/ 回放键) 并保持3秒, 进入回放模式; 在回放模式的状态下, 浏览查看轻触短按 (录像键) (MIC键) 来上翻/ 下翻 , 轻触短按 (拍照键/ 回放键) 来进行播放/ 暂停录像文件, 再长按 (拍照键/ 回放键) 并保持3秒, 退出回放模式.

17. 紧急锁定键有3个功能: ①摄像头切换键 ②紧急锁键 ③确认键
①摄像头切换键: 当同时插上附带的摄像头, 开机后屏幕上会显示视频图标, 轻触短按 (紧急锁定键) 可以切换摄像头的拍照方位.
②紧急锁键: 插车充时机器会自动启动录像; REC指示灯 (蓝色) 会一直闪烁, 长按3秒 (紧急锁定键) 启动紧急锁定功能. (注: 摄像时不能取消紧急锁键)
③确认键: 开启机器后, 录像模式/ 拍照模式的状态下; 轻触短按 (菜单键) 时, 进入主菜单模式, 在主菜单模式的状态下, 浏览查看轻触短按 (录像键) (MIC键) 来上翻/ 下翻 , 轻触短按 (紧急锁定键) 来进行确定 (OK) 的选择设置. 也可长按3秒 (回放键) 进入回放拍照或录像界面, 轻触短按 (紧急锁定键) 来确认删除当前文件.

更新日期和时间功能:
①将光盘里 (TIME.TXT) 档拷贝计算机上编制日期和时间.
②在机器关机的状态下, 连接计算机USB界面, 进入U盘模式, 把编制完成 (TIME.TXT) 档复制到机器的可移动磁盘里面, 拔出USB数据线, 关闭机器电源重新启动记录仪, 日期和时间将被更新. (备注: 更新时间时, 必须将TF卡插入卡槽)
③在机器的主菜单模式中手动设置日期和时间.

移动侦测功能:
在开启机器后, 录像待机的状态下; 长按 (紧急锁定键) 并保持3秒钟进入移动侦测模式, 如果SENSOR感应到有物体移动时, 开始录像, 录像过程中, 如果没有感应到物体移动, 5秒后停止录像; 按录像模式键退出移动侦测模式, 返回到录像待机模式.

循环录像和覆盖录像档功能:
插充电器或车充机器会自动启动录像, 支持循环录制和覆盖录制档片段之间间隔.

低电检测功能:
当机器在检测到低电时LCD上会显示电池符号低点检测提示, 机器将在6秒或13秒保存摄像档后自动关闭. (检测3.6V为低电电压)

磁盘/ 摄像头/ 充电模式:
将机器插入USB线连接电脑, 会出现一个选择框, 轻触短按 (录像键) (MIC键) 来上翻/ 下翻 , 选择U盘或PCCAM模式, 轻触短按 (回放/ 拍照键/ / 确定 (OK) ) 来进行确定选择. 设置完成后, LCD会显示磁盘/ 摄像头/ 充电图示.

碰撞感应功能:
插车充机器会自动启动录像状态, 通过重力传感器测量机器的动态加速度, 感应到车辆碰撞移动的 (左-右-前-后) 方向和车辆碰撞的振动. 如果发生严重车辆碰撞时, 则将事故发生时的前10秒和后20秒另存为一个特殊文件, 这个文件不会被循环覆盖.

:
