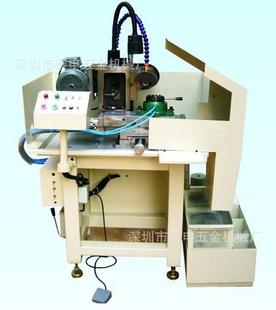

TSL-PAR平割机 (自动铣扁机 )

1. 机械结构: 本机结构合理, 性能优越. 是五金加工行业的理想加工机械 . 本机底座采用优质铸件, 主轴轨道

高周波热处理后精密研磨, 耐磨性强, 精度稳定.

2. 适合加工: 自动车床产品车制后需铣扁, 铣槽之专用机型, 配振动盘后可全自工作. 适合加工零件材质 铅.

铜, 铁等金属或非金属加工.

3. 功率说明:

适合加工零件材质: 铅, 铜, 铁等金属或非金属 刀座 (主) 马达 2HPx4P/ 1HPx4P

加工零件大小 : 依加工需求 油压系统马达: 2HP, 1.5KW

加工刀具外径: 125mm (最大175mm, 最小55mm) 切割油循环泵浦: 1/8HP, 30T/ HR

加工刀具轴心: 25.4mm (可根据需要更改) 使用电压: 220V, 380V

剖割驱动系统: 油压系统Hydraulic system 剖割刀具间距: 40mm~200mm

精度: +/ -0.02mm 机器尺寸 (LxWxH) : 1200mmx750mmx1600mm

刀具转速: 50Z: 1) 2602) 7103) 14204) 2360;
60Z: 1) 3162) 8603) 17204) 2860 重量: 500KGS

深圳市泰申五金机械厂
专业生产系列精密二次加工专用机乃吸取国内外先进制造工艺, 运用CAD辅助三维

立体设计, 采用优质球墨铸铁和钢材作原材料精细制作而成. • 整机运用传统鸠尾导轨结构, 经人工时效去应力

和鸠尾导轨表面高频淬火硬化 (消除材料应力变形并使致密耐磨) ,经精密研磨, 导向性好, 运动精度高. • 电

控系统组件, 电机, 轴承及润滑系统和油压系统配件使用日本或台湾进口, 确保整机控制运行稳定, 满足长时间高

频率工作的需要. • 采用三菱微电脑 (PLC) 控制, 以液压站驱动, 全程作业自动或半自动化. • 加工精度可达

±0.02MM, 加工件的一致性, 互换性好. • 单机产能达3500~6000件/ 工作日 (依材质及加工量, 工序, 表面光洁

度有所增减) .• 省人力. 人工上料时每人可操作2台以上机床, 增加自动上料系统则达5~10台. • 设计合理.

调校方便, 有一定通用性. 只需更换部分相应配件, 便可加工多款产品, 利于提高机器利用率, 降低生产成本.

本产品适合加工铝, 铜, 铁等金属或非金属多种材质的部品, 整机PLC程序控制及液压驱动, 精度高, 稳定性好, 全自动一次性完成. 电话13798464783杨生 yangwei925@163. com 公司网址http: //yangwei258. cn. alibaba. com/ 视频http: //u.youku.com/ user_show/ id_UMzUzOTgyMjY4. html

中国 广东 深圳市 深圳市松岗镇楼岗村大洋工业区第四栋三楼 主要制造自动车床加工车件的后续精密加工设备
