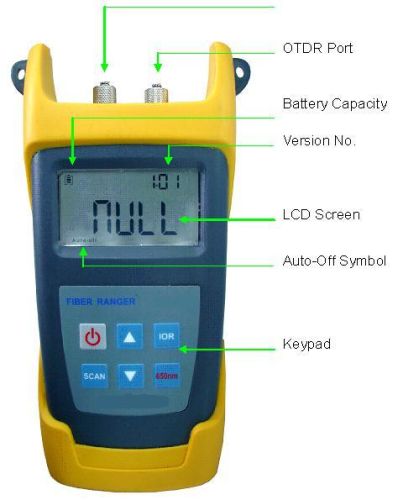

Fiber Ranger (simple OTDR)
光纤游侠（简单的OTDR）
议价
加入意向1.概述
TC3304N充分利用OTDR的工作原理来设计和开发
光纤护林员，大大提高了外部设计的性能
里面的功能。
在硬件上，它是轻量级的，坚固耐用，防尘防水。
在软件方面，它有三个辉煌的功能。
一种是自动功率控制，自动测试和调整
根据实际测试环境最好的功率电平; 。
其次，它是自动脉冲宽度选择自动选择
根据实际测试距离最合适的脉冲宽度。
第三，它具有内置650nm的VFL，用它可以从1-15km检测到故障并最终实现整个范围内的一个盲区测试。
所有这些功能使供试品更容易，更准确，更完善的工具
现场工作。
特征
升更准确，重复性好。
l列出最大8结果每次测试
升易于识别的故障位置
l内置可视故障定位仪具有可选的输出功率
升可选可互换连接
升10多个小时的超长电池续航时间
应用
升测试光纤长度，找出故障点。
升位于两个连接点之间的距离。
FTTx和接入网的L-安装，维护和故障定位
2.规格
| 模型 | TC3304N纤维游侠 | ||
| 工作波长 | 1550（1310可选） | ||
| 光纤类型 | 9 / 125UM单模光纤 | ||
| 光纤连接器类型 | FC / PC | ||
| 探测器类型 | 砷化铟镓 | ||
| 激光的峰值功率（毫瓦） | ≥60 | ||
| 最大。 距离 | 反射事件（公里） | 60（≥1dB） | |
| 非反射事件（公里） | 20（≥2.5dB） | ||
| 计量单位 | m | ||
| 反射事件盲区（M） | 15 | ||
| 距离精度（反射事件）（M） | ±{2M + 2 * 10（-3）*距离（m）} | ||
| VFL | 波长（nm） | 650 | |
| 输出功率（毫瓦） | ) 1 | ||
| 电源 | AA，3件 | ||
| 电池工作时间 | 测量 | ≥5000 | |
| 营业时间 | ) 10 | ||
| 工作温度（℃） | -5~40 | ||
| 存储温度（℃） | -10~60 | ||
| 湿度 （％） | 0〜85（非冷凝） | ||
| 外形尺寸（mm） | 190*100*5 | ||
| 重量（g） | 450 | ||
1. Overview
TC3304N makes full use of OTDR work principle to design and develop
the fiber ranger and greatly improves the performance from outside design
to inside functions.
In hardware, it is lightweight, rugged, dustproof and waterproof.
In software, it has three brilliant functions.
One is Automatic Power Control, which automatically test and adjust the
best power level according to the real test environment; .
Secondly, it is Automatic Pulse Width Selection which automatically select
most suitable pulse width according to the real test distance.
Thirdly, it has built-in 650nm VFL, with which it can detect the fault from 1-15km and finally realize the one-dead zone test over the full range.
All these functions make the test easier , more accurate and perfect tool for
the field work.
Features
l More accurate and better repeatability.
l List Max 8 results of each test
l Easy to identify the faults location
l Built-in visual fault locator with optional output power
l Optional interchangeable connector
l More than 10 hours long battery life
Applications
l Testing the fiber length and locate the faults.
l Locates the distance between two connection points.
l Installation, maintenance and fault location of FTTX and Access Network
2. Specification
| Model | TC3304N Fiber Ranger | ||
| Operating Wavelength | 1550nm (1310nm Optional) | ||
| Fiber Type | 9/125um SM Fiber | ||
| Optical Connector Type | FC/ PC | ||
| Detector Type | InGaAs | ||
| Peak Power of laser (mW) | ≥60 | ||
| Max. Distance | Reflection Event (km) | 60 (≥1dB) | |
| Non-reflection Event (km) | 20 (≥2.5dB) | ||
| Measurement Unit | m | ||
| Reflection Event Dead Zone (m) | 15 | ||
| Distance Accuracy (Reflection Event) (m) | ± {2m+2*10 (-3) *Distance (m) } | ||
| VFL | Wavelength (nm) | 650 | |
| Output Power (mW) | ) 1 | ||
| Power Supply | AA, 3pcs | ||
| Battery Operating Time | Measurements | ≥5000 | |
| Hours | ) 10 | ||
| Working Temperature (℃) | -5~40 | ||
| Storage Temperature (℃) | -10~60 | ||
| Humidity (%) | 0~85 (Non-condensation) | ||
| Dimensions (mm) | 190*100*5 | ||
| Weight (g) | 450 | ||
