PON Optical Power Meter
PON光功率计
议价
加入意向TC3212系列PON光功率计目标在FTTx的应用和维护。
这个功率表是能够同时测试和估计语音，数据的信号，并
视频。 它是为PON项目的建设和维护的基本和理想工具。
特征
l位于BPON / EPON / GPON提供的所有三种波长上同时测量
纤维（1490，1550，1310）
l适用于1310的突发模式测量上游
l使用软件可与PC连接，设定阈值，数据传送，并
校准波长
升CW光功率测量可与波长
85013001310149015501625nm。 （TC3212A，TC3212B）
升VFL功能，以便快速，高效的视觉检测（TC3212B）
l文件USB通讯接口，使数据传输到PC
升1000测定项目可以被保存在TC3212B PON功率计或计算机
数据审查。
升提供多达10种不同的阈值集总; 三个状态指示灯代表不同
分别传递光信号的条件，警告和故障。
l用户自校准可以执行，出厂默认模式可以检索计算机
通过软件。
升PON SC标准连接器，易于测试，其他类型的连接器端口可以根据需要在
客户请求。
升背光液晶显示屏支持夜间操作。
升10分钟自动关机功能可以激活或取消
用键盘操作。
升有3种型号，客户可以通过自己的喜好进行选择。
第2章技术规格
2.1 PON模块：
| 模型 | TC3212 | TC3212A | TC3212B |
| 1310上游测量 | |||
| 通区（NM） | 1260~1360 | ||
| 隔离@1550分之1490（分贝） | ) 40 | ||
| 测量范围（DBM） | -40~+10 | ||
| 1490下行测试 | |||
| 通区（NM） | 1470~1505 | ||
| 隔离@ 1550（分贝） | ) 30 | ||
| 隔离@ 1310（分贝） | ) 40 | ||
| 测量范围（DBM） | -40~+10 | ||
| 1550下行测试 | |||
| 通区（NM） | 1535~1570 | ||
| 隔离在1490（分贝） | ) 40 | ||
| 隔离在1310（分贝） | ) 40 | ||
| 测量范围（DBM） | -40~+20 | ||
| 测量精度 | |||
| 固有的不确定性（分贝） | ±0.5 | ||
| 线性（分贝） | ±0.1 | ||
| 通过插入损耗传递（分贝） | (1.5 | ||
| 一般信息 | |||
| 探测器类型 | 砷化铟镓 | ||
| 光连接器 | FC / SC可互换 | ||
| 光纤类型 | 9 / 125UM | ||
| 显示 | LCD：128 * 64 | ||
| 计量单位 | 分贝/ CAM / XW | ||
| 分辨率（分贝） | 0.01 | ||
| 操作电压（V） | DC 3.3〜5.5 | ||
| 电源 | 3 AA1.5V电池 | ||
| 连续操作时间（h） | PON光功率计模式：90H 普通光功率计模式：100H VFL模式：50小时 | ||
| 工作温度（℃） | -10~60 | ||
| 存储温度（℃） | -25~70 | ||
| 重量（kg） | 600g | ||
注意：在电池的工作时间都为做仪表
不能打开背景灯，如果背光打开动作时间
短路。
2.2普通光功率计模块：
| 模型 | TC3212 | TC3212A | TC3212B |
| 测量精度 | |||
| 固有的不确定性（分贝） | ±0.25 | ||
| 线性（分贝） | ±0.1 | ||
| 测量范围（DBM） | -70〜+ 6（可选） | ||
| 一般信息 | |||
| 计量单位 | 分贝/ CAM | ||
| 分辨率（分贝） | 0.01 | ||
| 校准波长（nm） | 85013001310. | ||
| 探测器类型 | 砷化铟镓 | ||
| 光连接器 | FC / SC / ST可互换 | ||
| 光纤类型 | 9 / 125UM | ||
TC3212不必OPM的模块
2.3 VFL模块：
| 模型 | TC3212 | TC3212A | TC3212B |
| 输出功率（毫瓦） | 非 | 1MW | |
| 波长（nm） | 650 | ||
| 光纤类型 | SM; MM | ||
| 光连接器 | FC / 2.5通用 连接器 | ||
第3章标准配置
| 模型 | TC3212 | TC3212A | TC3212B | |||
| 没有。 | 名称 | 数量 | 名称 | 数量 | 名称 | 数量 |
| 1 | TC3212 | 1 | TC3212A | 1 | TC3212 | 1 |
| 2 | 使用手册 | 1 | 使用手册 | 1 | 使用手册 | 1 |
| 3 | USB电缆 | 1 | USB电缆 | 1 | USB电缆 | 1 |
| 4 | 光盘 | 1 | 光盘 | 1 | 光盘 | 1 |
| 5 | 棉签 | 1 | 棉签 | 1 | 棉签 | 1 |
| 6 | 节1.5VAA电池 | 3 | 节1.5VAA电池 | 3 | 节1.5VAA电池 | 3 |
| 7 | 软包 | 1 | 软包 | 1 | 软包 | 1 |

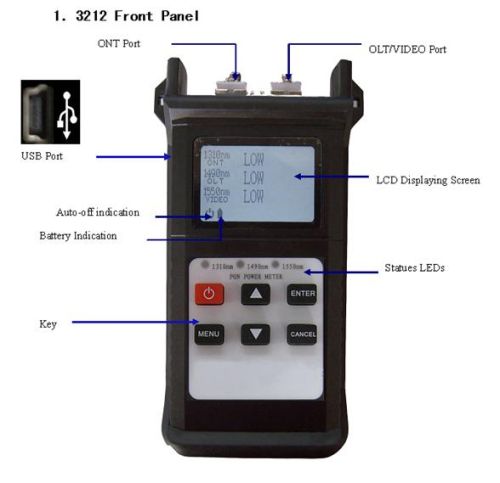

TC3212 Series PON Optical Power Meter target at the FTTx application and maintenance.
This power meter is able to simultaneously test and estimate the signals of the voice, data and
video. It is an essential and ideal tool for the construction and maintenance of the PON projects.
Features
l Providing simultaneous measurement at BPON/ EPON/ GPON for all three wavelengths on
the fiber (1490nm, 1550nm, 1310nm )
l Used in Burst mode measurement of 1310nm upstream
l Use the software connect with PC, setting the threshold, data transfer, and
calibration the wavelength
l CW light power measurement is available with wavelengths of
85013001310149015501625nm. (TC3212A, TC3212B)
l VFL Function for quick and efficient Visual Inspection (TC3212B)
l USB communication port enables data transfer to a PC
l 1000 measurement items can be saved in TC3212B PON power meter or computer
for data review.
l Offers up to 10 different threshold sets in total; Three status LEDs represent different
optical signal conditions of Pass, Warn and Fail respectively.
l User self-calibration can be performed and Factory Default mode can be retrieved in computer
through the software.
l PON SC standard connector, easy to test, other type connector port can be required on
customer requests.
l Backlight LCD display supports night operation.
l 10 minutes Auto-off function can be activated or deactivated
with keypad operation.
l Have 3 kinds of model, customer can choose with their preference.
Chapter 2. Technical Specification
2.1 PON module:
| Model | TC3212 | TC3212A | TC3212B |
| 1310 upstream measurement | |||
| Pass Zone (nm) | 1260~1360 | ||
| Isolation@1490/1550 (dB) | ) 40 | ||
| Measurement Range (dBm) | -40~+10 | ||
| 1490 downstream measurement | |||
| Pass Zone (nm) | 1470~1505 | ||
| Isolation @ 1550nm (dB) | ) 30 | ||
| Isolation@ 1310nm (dB) | ) 40 | ||
| Measurement Range (dBm) | -40~+10 | ||
| 1550 downstream measurement | |||
| Pass Zone (nm) | 1535~1570 | ||
| Isolation at 1490nm (dB) | ) 40 | ||
| Isolation at 1310nm (dB) | ) 40 | ||
| Measurement Range (dBm) | -40~+20 | ||
| Measurement Accuracy | |||
| Connatural uncertainty (dB) | ±0.5 | ||
| Linearity (dB) | ±0.1 | ||
| Passing through insertion Loss (dB) | (1.5 | ||
| General Information | |||
| Detector Type | InGaAs | ||
| Optical Connector | FC/ SC Interchangeable | ||
| Fiber Type | 9/125um | ||
| Display | LCD: 128*64 | ||
| Measurement Unit | dB/ dBm/ xW | ||
| Resolution (dB) | 0.01 | ||
| Operation Voltage (V) | DC 3.3~5.5 | ||
| Power Supply | 3 AA1.5V battery | ||
| Continuously Operation time (h) | PON Power Meter Mode: 90h Normal Optical Power Meter Mode: 100h VFL Mode: 50h | ||
| Operation Temperature (℃) | -10~60 | ||
| Storage temperature (℃) | -25~70 | ||
| Weight (kg) | 600g | ||
Note: The operation time of the battery are all for the instrument that do
not turn on backlight, if the backlight turn on the operation time will
be shorted.
2.2 Normal Optical Power Meter Module:
| Model | TC3212 | TC3212A | TC3212B |
| Measurement Accuracy | |||
| Connatural uncertainty (dB) | ±0.25 | ||
| Linearity (dB) | ±0.1 | ||
| Measurement Range (dBm) | -70~+6 (optional) | ||
| General Information | |||
| Measurement Unit | dB/ dBm | ||
| Resolution (dB) | 0.01 | ||
| Calibration Wavelength (nm) | 85013001310. | ||
| Detector Type | InGaAs | ||
| Optical Connector | FC/ SC/ ST Interchangeable | ||
| Fiber Type | 9/125um | ||
TC3212 do not have the OPM module
2.3 VFL Module:
| Model | TC3212 | TC3212A | TC3212B |
| Output Power (mW) | NON | 1mw | |
| Wavelength (nm) | 650 | ||
| Fiber Type | SM; MM | ||
| Optical Connector | FC/ 2.5 universal connector | ||
Chapter 3. Standard Configuration
| Model | TC3212 | TC3212A | TC3212B | |||
| No. | Name | Qty | Name | Qty | Name | Qty |
| 1 | TC3212 | 1 | TC3212A | 1 | TC3212 | 1 |
| 2 | User Manual | 1 | User Manual | 1 | User Manual | 1 |
| 3 | USB Cable | 1 | USB Cable | 1 | USB Cable | 1 |
| 4 | CD | 1 | CD | 1 | CD | 1 |
| 5 | Cotton Swabs | 1 | Cotton Swabs | 1 | Cotton Swabs | 1 |
| 6 | 1.5VAA Battery | 3 | 1.5VAA Battery | 3 | 1.5VAA Battery | 3 |
| 7 | Soft Carrying case | 1 | Soft Carrying case | 1 | Soft Carrying case | 1 |
