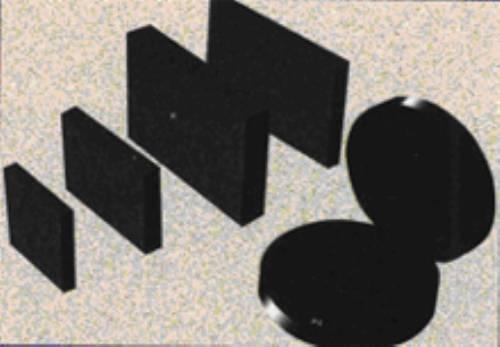

板式橡胶支座的结构及性能:

桥梁板式橡胶支座由多层橡胶片与薄钢板硫化, 粘合而成, 它有足够的竖向钢度, 能将上部构造的反力可靠的递给墩台; 有良好的弹性. 以适应梁端的转动; 又有较大的剪切变形能力, 以满足上部构造的水平位移.

在上述的板式橡胶支座表面粘复一层1.5mm-3mm的聚四氟乙烯板, 就制作成聚四氟乙烯滑板式橡胶支座. 它除了竖向钢度与弹性变形, 能承受垂直荷载及适应梁端转动外, 因聚四氟乙烯板的低摩擦系数, 可使梁端在四氟板表面**滑动, 水平位移不受限制; 特别适宜中, 小荷载, 大位移量的桥梁使用.

板式橡胶支座不仅技术性能优良, 还具有构造简单, 价格低廉, 无需养护, 易于更换, 缓冲隔震, 建筑高度低等特点. 因而在桥梁界颇受欢迎, 被广泛应用.

板式橡胶支座的适用范围:

1, 普通板式橡胶支座适用于跨度小于30m, 位移量较小的桥梁. 不同的平面形状适用于不同的桥跨结构, 正交桥梁用矩形支座; 曲线桥, 斜交桥及圆柱墩桥用圆形支座.

2, 四氟板式橡胶支座适用于大跨度, 多跨连续, 简支梁连续板等结构的大位移量桥梁. 它还可用作连续梁顶及T型梁横移中的滑块. 矩形, 圆形四氟板式橡胶支座的应用分别与矩形, 圆形普通板式橡胶支座相同.

板式橡胶支座的安装与施工方法:

现浇梁安装桥梁普通板式橡胶支座比较方便, 在施工程序如下: 保持墩台垫石顶面清洁. 如果支承垫石标高差距过大, 可以用水泥砂浆进行调整. 在支承垫石上按设计图标出中心, 安装时橡胶支座的中心与支承垫石中心线要吻合, 以确保支座就位准确. 当同一片梁需两个或四个支座时, 为方便找平, 可以在支承垫石和支座之间铺一层水泥砂浆, 让支座在桥梁体的压力下自动找平. 在浇注梁体前, 在支座上放置一块比支座平面稍大的支承钢 板, 钢板上焊接锚固钢筋与梁体连接, 并把支承钢板视作浇梁模板的 一部分进行浇注, 按以上方法进行, 可以使支座与梁底钢板及垫石顶面全部密贴.
