GPZ盆式支座的概述:

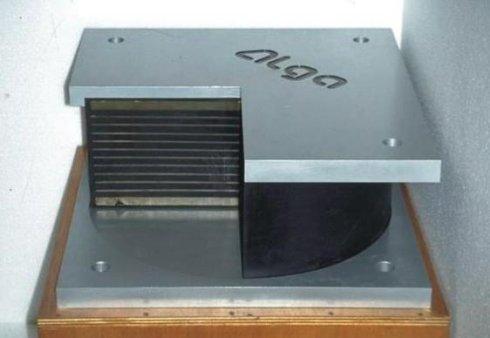

盆式橡胶支座的结构原理是安置于密封钢盆中的橡胶块, 在三向受力的情况下, 而产生的反力, 承受桥梁的垂直荷载, 同时, 利用橡胶的弹性, 满足梁端的转动, 通过焊接在上座板上的不锈钢板与聚四氟乙烯的自由滑移, 完成桥梁上部构造的水平位移. 本系列产品具有结构合理, 承载能力大, 变形小, 水平位移量大, 转动灵活, 并有良好的缓冲性能, 是建筑连续式桥梁的最佳支座.

GPZ盆式橡胶支座优势特点:

盆式橡胶支座且具有重量轻, 结构紧凑, 构造简单, 建筑高度低, 加工制造方便, 节省钢材, 降低造价等优点, 是适宜于大垮桥梁使用的较理想的支座. 常用的有 GPZ , GPZ (Ⅱ) , GPZ (KZ) 三大类. GPZ (II) 系列支座目前承载力为 31 个级别, 承载力 0.8MN-60MN ,能满足大型桥梁建造的需要.

GPZ盆式橡胶支座分类:

盆式橡胶支座根据应用范围可以分为三大类: 公路桥梁盆式橡胶支座, 铁路桥梁盆式橡胶支座及盆式橡胶支座的衍生品. 常用的公路盆式橡胶支座型号有: GPZ 盆式橡胶橡胶支座和 GPZ (Ⅱ) 盆式橡胶橡胶支座 ( 依据 GT391-1999) , GPZ (KZ) 盆式橡胶支座等几个系列. 常用的铁路盆式橡胶支座有 TPZ-I 铁路盆式橡胶支座. TPZ 标铁路盆式橡胶支座, 专桥 8156 铁路桥梁支座. 盆式橡胶支座的衍生品种类很多, 比如 QPZ 盆式橡胶橡胶支座. KPZ 系列盆式橡胶支座, 弹性减震球型钢支座, 自调高盆式橡胶支座等.

每一类根据位移形式可分为固定 (GD) ,单向活动 (DX) 和双向活动 (SX) 三种.

GPZ盆式支座的安装:

1 ,把锚柱安装在支座底板四角.

2 ,浇注支座支墩, 留出顶端一段高度, 留出高度要比支座的锚柱大些;

3 ,把支座吊到垫石上方, 校正平面位置和高度;

4 ,浇注垫石混凝土;

5 ,安装支座上部的 4 个锚柱;

6 ,安装现浇梁模板, 绑扎现浇梁钢筋;

7 ,浇注梁体混凝土;

8 ,拆除支座两侧的临时连接.
