房要求
(1) 机房面积不小于10平方米, 净高不低于2.5米.
(2) 机房配备室内走线架, 馈线窗, 接地铜排, 防静电地板, 空调室外机防盗笼, 防盗门. 空调室外机防盗笼采用规格为30mm*3mm 的热镀锌角钢制作, 表面做有效的防锈处理, 采用≥?12 的膨胀螺钉将防盗网固定, 膨胀螺钉用点焊焊死, 并在检修门上配置防盗锁.
(3) 机房照明: 设置两盏单管 (每盏220V/ 40W) 荧光灯或一盏双管 (每盏220V/ 40Wx2) 荧光灯.
(4) 电源线用PVC走线槽固定在机房内墙上或走线架上, 机房内提供单相插座至少2个以上, 三相电插座1个.

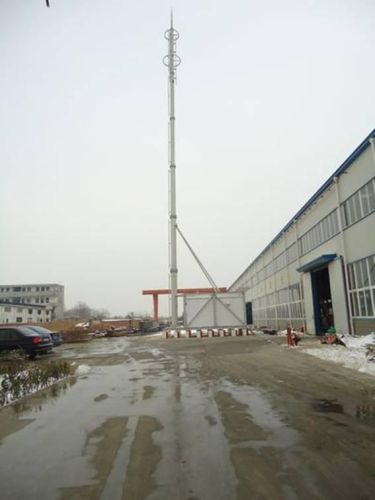

塔桅要求
(1) 塔体设计两层平台, 每层平台设计3 副定向天线及调节支架; 同时具备微波调节支架, 要求可以挂载3付2G天线, 3付TD天线, 3付RRU功放设备, 1付微波, 1付GPS天线.
(2) 塔体高度 (从避雷针底端到地面的高度) 在20米到35米之间, 具体高度以设计要求为准.
(3) 升降塔有自动控制装置和手动控制装置两套系统来保证塔体升降安全, 调节步长不大于0.5米.
接地防雷要求
要求厂家随货发运接地材料, 含垂直接地桩 (材质为: L50*5*2500热镀锌Q230B角钢) ,水平接地体 (材质为: 40*4*6000热镀锌Q230B扁铁) ,铜铁转换, 接地汇集排等, 具体施工技术措施如下:
1, 避雷技术措施
(1) 安装在一体化基站铁塔上的通信设备, 按照第三类防雷建筑物防雷措施进行设计.
(2) 在铁塔塔顶安装避雷针, 并与塔身可靠电气连接; 利用塔身作为接地导体, 塔身安装应保证可靠电气连接; 铁塔金属构件在塔脚处与铁塔基础可靠焊接.
(3) 根据防雷接地的要求, 各种塔高的铁塔其顶部均应设置高度满足相应要求的避雷针, 材质采用圆钢管. 避雷针有效覆盖范围按45°计算.
2, 接地技术措施
(1) 设计接地网顶部覆土900mm, 接地镀锌扁钢垂直引上线埋入混凝土内, 顶部伸出地面1000mm.
(2) 接地电阻设计值适用小于5Ω, 若实测大于5Ω, 需加打3米间距接地桩, 直到满足设计要求.
(3) 铁塔避雷接地系统应不少于两点与周围20m范围内建 (构) 筑物避雷接地系统相连通.
(4) 铁塔地网的组成: 铁塔地网采用40mm*4mm 的热镀锌扁钢将铁塔地基各塔脚内部金属构件焊接连通组成铁塔地网, 并将铁塔地网延伸到塔基四脚外1.5m 远的范围, 网格尺寸不应大于3m*3m, 其周边为封闭式.
(5) 接地极材料要求: 垂直接地体长度为2.5m的50mm*5mm的热镀锌角钢; 特殊情况下可以根据埋设地网的土质及地理情况适当减少垂直接地体长度.
(6) 地网设置及敷设要求: 接地体的上端距地面应不小于0.7m (如地下有岩石, 可根据地形决定埋深) ,在寒冷地区, 接地体应埋在冻土层以下.
(7) 接地电阻值: 移动通信基站联合接地电阻值须按 (中国移动通信基站防雷系统管理规定) 第30 条执行. 移动通信基站地网的接地电阻值应小于5Ω, 对于年雷暴日小于20天的地区, 接地电阻值可小于10Ω. 在高电阻率地区铁塔地网可采用换土等方法降低联合接地电阻.
(8) 施工工艺要求: 防雷接地工程施工工艺须按 (中国移动通信基站防雷系统管理规定) 第四章执行. 扁铁与扁铁 (包括角钢) 搭接长度为扁铁宽度的2倍, 焊接时要做到三面焊接, 地网施工中焊接部位应作三层防腐处理, 具体操作方式为先涂沥青, 然后绕一层麻布, 再涂一层沥青.
