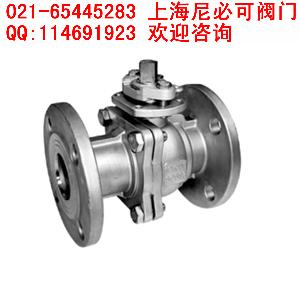

结构优势与特点:
球阀和旋塞阀是同属一个类型的阀门, 阀门结构简单体积小重量轻流阻小节能效果好介质流过该阀时, 相当于流过一段直通的管道, 此流体阻最小. 紧密可靠, 目前球阀的密封面材料广泛使用塑料, 密封性好, 在真空系统中也已广泛使用. 流体进, 出该阀方向可任意选择, 具有双向作用; 操作方便, 开闭迅速, 从全开到全关只要旋转90°, 便于远距离的控制. 操作方便, 开关迅速, 手柄操作只需转动90度即可实现开关. 气动, 电动可任意调动; 球阀结构简单, 密封圈一般都是活动的, 拆卸更换都比较方便. 防渗漏效果极佳, 具开关寿命可高出其他设备5-10倍. 在全开或全闭时, 球体和阀座的密封面与介质隔离, 介质通过时, 不会引起阀门密封面的侵蚀. 适用范围广, 通径从小到几毫米, 大到几米, 从高真空至高压力都可应用. 球阀已广泛应用于石油, 化工, 发电, 造纸, 原子能, 航空, 火箭等各部门, 以及人们日常生活.
性能规范
|
| 产品型号DN/ mm | 公称压力 | 试验压力 | 工作温度 | 适用介质 | | 壳体 | 密封 (液) | 密封 (气) | | Q41F-16 | 1.6 | 2.4 | 1.76 | 0.6 | ≤250°C | 瞬时300°C | 水, 蒸, 汽, 油酸性 | | Q41F-25 | 2.5 | 3.75 | 2.75 | | Q41F-40 | 4.0 | 6.0 | 3.75 |
| | 零件名称 | 铸钢 | 不锈钢 | 铬镍钼钛钢 | | C | P | R | | 阀体 | WCB | ZG1C18Ni9Ti | ZG1C18Ni12TiMO2Ti | | 球体 | ZG1Cr18Ni9Ti | ZG1C18Ni9Ti | ZG1C18Ni12TiMO2Ti | | 阀杆 | 2Cr13 | 2Cr13 | ZG1C18Ni12TiMO2Ti | | 密封圈 | 聚四氟乙烯+石墨+高弹性胶 (8202型) |
|
|
|
公称通径DN/ mm | 尺寸/ mm | L | D | D1 | D2 | b | Z-фd | H | LO | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 110 | 150 | 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 | 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 145 | 160 | 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 155 | 250 | 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 175 | 300 | 65 | 220 | 180 | 145 | 120 | 18 | 4-18 | 195 | 300 | 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 225 | 320 | 100 | 280 | 215 | 180 | 155 | 20 | 8-8 | 255 | 320 | 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 285 | 400 | 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 295 | 400 | 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 355 | 450 |
|
