一. 产品说明

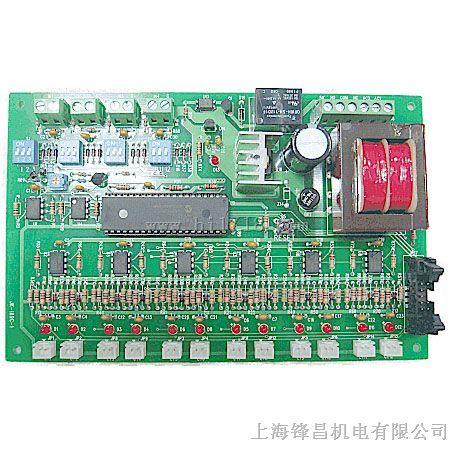

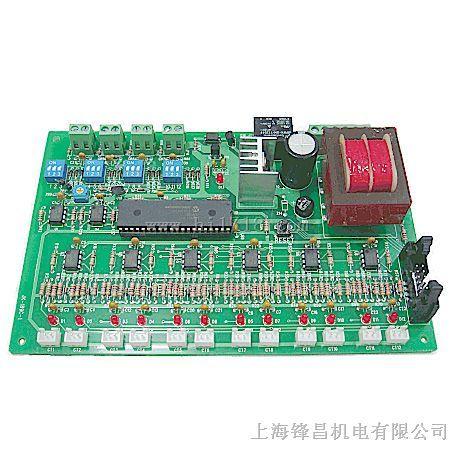

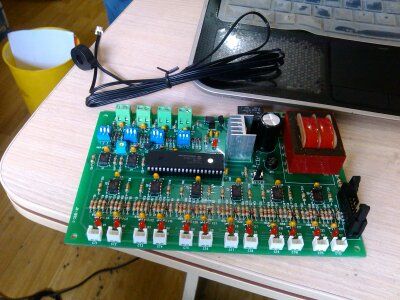

断线检知器提供设备全时候检查负载是否断线, 让设备保持最好的状态, 不会因为设备有状况查修线路费工又费时, 生产成品良率降低, 提供12段负载检查并有异常通知接点让客户自行安装嗡鸣器或警示灯, 一旦负载断线时立即通知作业员, 省掉查修线路的时间, 12颗LED指示灯依照亮灯的LED进行更换负载. 适用在三相 SCR电力调整器, 三相SSR固态继电器, 单相 SCR电力调整器, 单相SSR固态继电器的负载检知.

二. 功能说明

1. 开机时进行12段LED检查, 当12颗LED透过跑马灯方式亮过一次, 表示12颗LED皆无故障, 待机正常.

2. 提供12段负载断线检知, 1-12段皆可自由选择与搭配, 例如选择2段或6段进行负载检知, 没有使用到的部份, 关掉指拨开关就不会启动检知功能. 提供多段的指拨开关启动与关闭断线检知功能, 更符合不同的使用环境搭配.

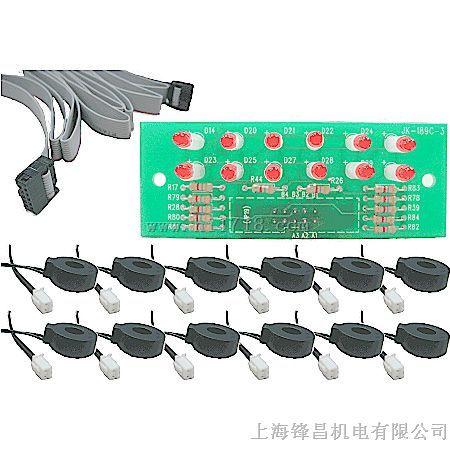

3. 外接LED指示灯, 透过排线的连接可以延伸1-2m, 同步控制板上的12颗LED指示灯功能, 经由排线可以连接到设备明显的地方, 例如控制箱表面, 设备的操作面板, 让作业人员可以即时的掌握设备状况.

4. 提供两种机种选择; 检知SCR电力调整器, 检知SSR固态继电器.

5. 透过CT比流器与温度表互相确认, 来判断负载是否有断线.

三. 规格说明

1, 辅助电压: AC 220V ±15% 50/60Hz

2, 工作频率: 50-60Hz ±5%

3, 机种选择: 检知SCR电力调整器, 检知SSR固态继电器. (订购同时请告知业务)

4, 使用环境: -10 度-50 度 湿度 90%RH以下

5, 搭配温度表接收讯号: 4-20mA, 0-5V, 1-5V

6, 搭配SSR温度表: NO-OFF
