一, 产品说明

1. 缓启动时间, 启动扭力与停止时间都可以调整, 使启动平顺圆滑.

2. 内建3种启动模式: 斜率启动, 定电流启动, 定电流加踢动启动.

3. 使用硅控整流器控制: 无接点, 无弧光, 无光端磨损, 相当于半永久性的使用寿命.

4. 简易配线: 三进三出的装置, 节省人工繁琐配线的花费.

5. 本缓启动控制器为微处理机型, 并具有自动轻重负载校对功能与转矩控制.

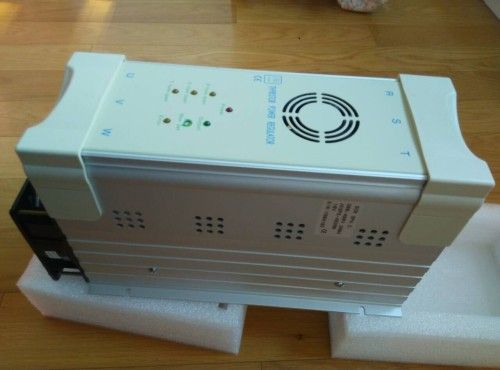

6. 冷却风扇动作具有温度控制, 当散热片温度55度时工作, 45度时停止, 可提高风扇寿命2-3倍.

7. 本控制器内含CT电子式检知保护器: 过载保护, 来源电欠相保护, 马达卡死保护, 控制器过温保护, 马达低载 (缺水) 保护, 超灵敏感应度, 且无积热效应, 不受周温影响.

8. 本控制器提供3组输出接点: 具启动时输出接点, 运转完成后输出接点, 系统异常输出接点.

9. 本控制器提供泵浦马达专用缓慢停止功能, 以达到最佳消除水锤功能.

二, 一般型系列说明

保护功能: 1. 马达过载 2. 欠相 3. 马达卡死 4. 本体过温 5. 马达低载 (缺水通知)

启动模式: 1. 斜率启动 2. 定电流启动 3. 定电流加踢动启动

三, 高功能系列说明

保护功能: 1. 马达过载 2. 欠相 3. 马达卡死 4. 闸流体过温 5. 马达低载 (缺水通知) 6. 相序保护 (逆相保护) 7. 三相电流不平衡 8. 闸流体短路检知 9. 负载开路 10. 启动失败侦测 11. 无来源电压

启动模式: 1. 斜率启动 2. 定电流启动 3. 踢动启动 4. 全压启动 5. 转矩启动

功能设定: 1. 过载曲线有四种可以选择 2. 时间可以选择0.5秒或2秒 3. 马达卡死时间可以选择2秒或4秒 4. 手动或自动

四, 功能说明

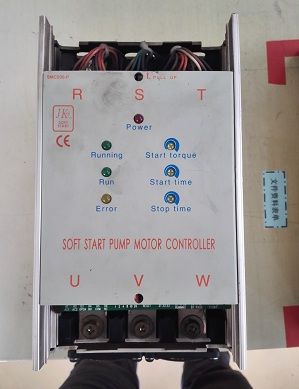

泵浦马达缓启动控制器, 使用在泵浦马达, 油压马达, 抽水站, 纯水设备, 达到缓慢启动与缓慢停止, 让泵浦马达扬水系统可以消除水锤, 不会让管路有噪音, 影响居住品质.

五, 规格说明

1, 主电源电压: AC 208/220/380/440/480 VAC±10%

2, 辅助电压: AC 220V ±15% 50/60Hz

3, 启动方式: 干接点

4, 额定电流: 7A-1100A

5, 马力数: 3HP-350HP, 500A-1100A

6, 工作频率: 50-60Hz ±5%

7, 最高峰值耐压: 600V 或1200V-1600V

8, 启动时间: 1-40 sec.

9, 启动扭力: 100%-500%

10, 停止时间: 1-60 sec.

11, 使用环境: -10 度-50 度 湿度 90%RH以下

12, 绝缘阻抗: 20 MΩ 以上 (电源与外壳间) ,20 MΩ 以上 (输入信号与外壳间)

13, 耐压强度: 电源与外壳间 2500VAC/ 1分钟 , 电源与输入信号 1000VAC/ 1分钟

14, 本缓冲启动器具CE, IEC60947-4-2认证合格之规范.
