•全1080p分辨率
•HDMI高速以太网ATC第2类认证
•HDMI-CEC系统控制的兼容性

电气特性

•标称阻抗 - 100±10Ω
•传播的额定速度 - （1.78ns
•直流电阻 - 376Ω/公里
•绝缘强度 - AC 500V - 1分钟
•绝缘电阻 - 100Ω

物理特性

•额定电压 - 30V
•最小弯曲半径 - 70毫米
•额定温度 - 80℃
•认证 - 符合RoHS
•保修 - 终身
•封装类型 - 塑料袋

Condcutor 1（5对）
•导体类型 - 30AWG（7 / 0.10），镀锡铜
•绝缘 - 发泡PE皮肤，红/白，棕/白，蓝/白色，绿色/白色，黑色/白色，外径 - 0.8毫米
•排流线 - 30AWG（7 / 0.10），镀锡铜
•盾 - 铝箔麦拉+，100％覆盖

导体2（4导体）
•导体类型 - 30AWG（7 / 0.10），镀锡铜
•绝缘 - 高密度聚乙烯，黄色，红色，绿色，紫色，OD - 0.6毫米

连接器
•连接器类型 - HDMI® - A型
•引脚建筑 - 磷铜
•镀层 - 3μm的金
•绝缘 - 黑色LCP
•胡德 - 45P™PVC，黑色
•尺寸（HxWxL） - 10.0 x 20.1 x37.1毫米

连接器
•连接器类型 - HDMI® - C型
•引脚建筑 - 磷铜
•镀层 - 3μm的金
•绝缘 - 黑色LCP
•胡德 - 45P™PVC，黑色
•尺寸（HxWxL） - 8.3×14.0 x32.7毫米

总体电缆
•排流线 - 30AWG（7 / 0.10），镀锡铜
•屏蔽铝箔 - 铝箔麦拉+，100％覆盖
•编织屏蔽 - 16/4 / 0.12，铝/镁，50％的覆盖​​率
•夹克 - PVC，黑色，O. D. - 6.0±0.2毫米

• Full 1080p resolution
• HDMI high speed with Ethernet ATC category 2 certified
• HDMI-CEC system control compatibility

Electrical Characteristics

• Nominal Impedance - 100 ± 10Ω
• Nominal Velocity of Propagation - ( 1.78ns
• DC Resistance - 376Ω/ km
• Dielectric Strength - AC 500V - 1 minute
• Insulation Resistance - 100Ω

Physical Characteristics

• Voltage Rating - 30V
• Minimum Bend Radius - 70mm
• Temperature Rating - 80°C
• Approvals - RoHS Compliant
• Warranty - Lifetime
• Package Type - Polybag

Condcutor 1 (5 pair)
• Conductor Type - 30AWG (7/0.10) , Tinned Copper
• Insulation - Foamed PE SKIN, Red/ White, Brown/ White, Blue/ White, Green/ White, Black/ White, O. D. - 0.8mm
• Drain Wire - 30AWG (7/0.10) , Tinned Copper
• Shield - Aluminum Foil + Mylar, 100% Coverage

Conductor 2 (4 conductors)
• Conductor Type - 30AWG (7/0.10) , Tinned Copper
• Insulation - HDPE, Yellow, Red, Green, Purple, O. D. - 0.6mm

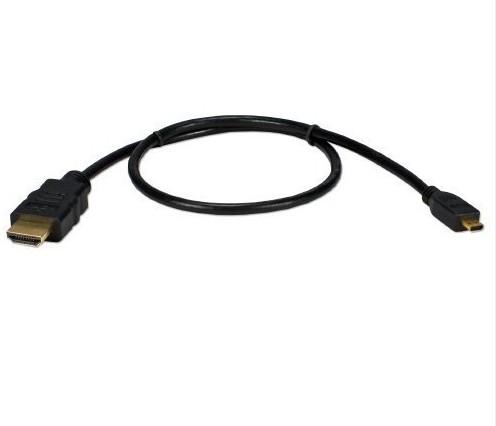

Connector
• Connector Type - HDMI® - Type A
• Pin Construction - Phosphor Copper
• Plating - 3µm Gold
• Insulation - Black LCP
• Hood - 45P™ PVC, Black
• Dimensions (HxWxL) - 10.0 x 20.1 x 37.1mm

Connector
• Connector Type - HDMI® - Type C
• Pin Construction - Phosphor Copper
• Plating - 3µm Gold
• Insulation - Black LCP
• Hood - 45P™ PVC, Black
• Dimensions (HxWxL) - 8.3 x 14.0 x 32.7mm

Overall Cable
• Drain Wire - 30AWG (7/0.10) , Tinned Copper
• Foil Shield - Aluminum Foil +Mylar, 100% Coverage
• Braided Shield - 16/4/0.12, Aluminum/ Magnesium, 50% Coverage
• Jacket - PVC, Black, O. D. - 6.0 ± 0.2mm
