内置莱斯康 (Lexicon) 24bit效果器 √
精密的GB30话筒前置放大器 √
为电容话筒提供真正专业的+48V幻像电源 √
2个编组母线 √
立体声混音输出 √
调音台输入通道规格 12/20
AUX发送全部可切换到推子前或推子后 2
FX发送 1
内置万用电源供电 √
可能选购机架安装配件 √
MFX具有更多的输入通道, 更多的AUX输入和2个编组输出母线. 如果需要更大的使用灵活性, 应选用MFX调音台.

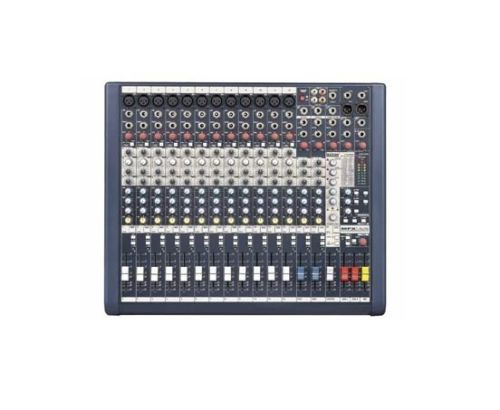

MFX调音台是现场演出扩声系统装备的产品, 包括固定安装系统, 流动扩声系统, 礼拜堂和音乐重放系统. 它是一种结构紧凑的理想设备.
12路和20路单通道输入的MFX调音台已被授权装入具有32种混响, 延时, 合唱等效果处理的24bit效果器. 用3个AUX辅助发送替代MFX的内部FX发送, 用于更喜欢使用外置效果器的调音师.
MFX调音台包含有2个立体声输入通道, 双声轨录音接口和双声轨录音重放输出端口. 这样, 便于幕间休息时播放CD, MP3或其他音乐节目源.
为增加使用功能, MFX调音台中的每个模块有2个子编组输出和一个立体声混音输出, 使通道的编组控制更容易管理. MFX 2个辅助母线还可用作效果发送或提供返送监听混音.
着名的GB30话筒前置放大器和为电容话筒提供的+48V专业幻像电源是系统音质的保证. 内置万用供电电源置换了外置供电电源.

MFX单通道输入, 立体声输入和主控制部分
单通道输入组件
话筒输入 (Mic Input)
一个XLR (母) 连接器, 接收平衡或不平衡连接的话筒信号.-127dB等效输入噪声 (EIN) 的GB30话筒前置放大器具有最低的噪声, 清晰明亮的音质和杰出的信号过载特性.
线路输入 (Line Input)
一个平衡连接的1/4'杰克插座, 连接平衡或不平衡输出的电子乐器, 如电子琴.
插入 ( Insert) 端口
用于插入压缩或附加EQ及其他的信号处理器. 如果需要, 还可用于多声轨录音机录音.
增益 (Gain)
每个输入通道有一个控制输入信号增益的旋钮. 增益调整范围为+5~+60dB (线路输入有一个20dB衰减器)
频率特性均衡EQ
频率特性均衡分为HF高频, MF中频和LF低频三段. HF高频控制12KHz以上的频率, 提供15dB的提升或衰减 (调整增益) ;MF中频可扫频控制150Hz-3.5KHz范围带通滤波器的中心频率, 提供15dB的提升或衰减; 中频带通滤波器的Q值为1.5; LF低频控制低于80Hz以下的频率, 提供±15dB的提升或衰减.
辅助输入 (Auxiliaty)
现场演出实况调音时, 2个 (MFX) AUX辅助输入分开发送监听混音或用于外置效果器发送. 在主控组件中, 每个AUX母线有自己的主控输出电平调节, AFL (后置推子监听) 切换, 并且全部可切换到推子前或推子后 (AUX3是在推子后)
FX发送
把信号发送到内置24bit莱斯康效果器.
Pan, Muting, PFL和 Routing
Pan用来控制每个通道信号送到立体声声像的相应位置. 哑音开关 (Mute) 完全切断通道信号输出时, Mute指示灯点亮. PFL键用于单独监听信号. 单通道输出信号既可路由 (Route) 到主混音输出, 也可以经由Mix/ Grp开关路由到子编组 (Sub Groups) 输出.
推子和峰值电平LED指示灯 (Faders and Metering)
每个通道有一个平滑的60mm行程的推子 (衰减器) ,LED峰值电平指示灯, 指示信号电平不超过+17dBu.

立体声输入通道组件
输入连接器 (Input Connector)
立体声信号经由平衡连接的1/4'杰克插座输入, 以最佳特性传送其他专业音响设备的立体声信号.

频率特性均衡EQ
有三个固定斜率特性滤波器的控制旋钮.HF高频在8KHz的控制范围为±15dB; MF中频在720Hz的控制范围为±15dB; LF低频在60Hz的控制范围为±15dB.

AUX辅助发送部分 (Auxiliary Section)
立体声输入通道有2个 (MFX) AUX辅助发送. 按主控制组件选择用于监听混音还是用于效果处理, 可以切换到推子前或推子后发送.

FX发送
信号发送到内置24bit莱斯康效果器
Bal, Muting, PFL和Ruting
Balance平衡控制是调节发送到左声道和右声道母线的信号量.Mute哑音和PFL与单通道输入组件上的操作键 , 用于关闭或独听立体声通道. 按FPFL键, 推子信号送到耳机, 控制房间扩声系统输出和输出电平表指示, 立体声输入通道既可路由到立混音输出, 也可经由Mix/ Grp (混音/ 编组) 开关路由到子编组输出.
推子和峰值电平LED指示灯 (Faders a
