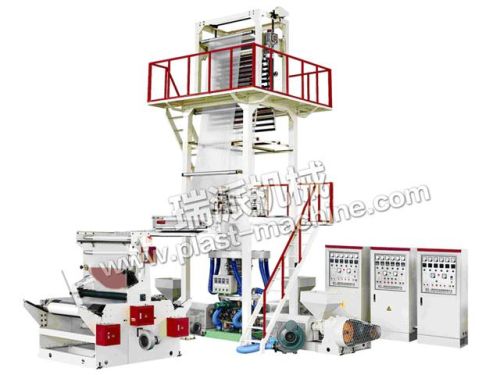

THREE LAYER ROTARY DIE HEAD FILM BLOWN MACHINE | Plastic Extruder
三层旋转模头吹膜机| 塑料挤出机
议价
加入意向用途及特点
三层塑料共挤吹膜复合机组是我厂根据市场需求开发，吸收了同类产品的先进水平，在国内外结构设计，可连续吹制各种LDPE，HDPE，LLDPE，MLLDPE和 包装膜这是在折叠宽度800 /1500毫米和0.08毫米厚度在一个平面上挤压吹法。 生产的薄膜，可广泛适用于轻型和重型包装各种新鲜水果，肉食品，泡菜，新鲜乳和液体饮料由于具有良好的阻隔性，保水性和预防，雨，风和抗冻性能，氧气绝缘和耐油性 。
产品特点：1，机头采用分层螺旋芯棒型，实现连续360°旋转。 2.快速滤网更换装置具有结构合理，使用可靠，并且易于更换过滤网。 3.本机单元配备有各种功能部分，如长度计数装置，纵向切割装置，冷却水排出，压料辊和边缘切割装置。
| 主要技术参数： | ||||||
| 模型 | SJ-45 * 3 / FM1000 | SJ-50 * 3 / FM1200 | SJ-55 * 3 / FM1500 | SJ-60 * 3 / FM2000 | SJ-65 * 3 / FM2500 | SJ-75 * 3 / FM3000 |
| 螺杆直径（mm） | Φ45mm | Φ50mm | Φ55mm | Φ60mm | Φ65mm | Φ75mm |
| 螺杆长径比L / D | L / D30：1 | L / D30：1 | L / D30：1 | L / D30：1 | L / D30：1 | L / D30：1 |
| 螺杆转速 | 15-120r /分钟 | 15-120r /分钟 | 15-120r /分钟 | 15-120r /分钟 | 15-120r /分钟 | 15-120r /分钟 |
| 挤出机功率 | 11千瓦* 3 | 15千瓦* 3 | 18.5千瓦* 3 | 22千瓦* 3 | 30千瓦* 3 | 37千瓦* 3 |
| 最大输出 | 百千克/小时 | 120千克/小时 | 150千克/小时 | 180千克/小时 | 200千克/小时 | 230千克/小时 |
| 的模具范围 | Φ200Φ250mm | Φ200Φ250mm | Φ250Φ300mm | Φ500mm | Φ600mm | Φ700mm |
| 膜厚 | 0.01-0.10mm | 0.01-0.10mm | 0.01-0.10mm | 0.03-0.10mm | 0.03-0.10mm | 0.03-0.10mm |
| 最大薄膜折径。 | 千毫米 | 1200毫米 | 1500毫米 | 2000毫米 | 2500毫米 | 3000毫米 |
| 总电容量 | 76千瓦 | 88千瓦 | 102千瓦 | 130千瓦 | 156千瓦 | 186千瓦 |
| 整机重量 | 4200千克 | 5300千克 | 6200千克 | 8600千克 | 10600千克 | 13000千克 |
| 外形尺寸 | 6600 * 4100 *5000毫米 | 6800 * 4300 *6000毫米 | 7000 * 4800 *6800毫米 | 7800 * 5300 *8600毫米 | 8600 * 6200 *9600毫米 | 9600 * 7200 *11000毫米 |
| 设计和规格若有变更，恕不另行通知。 | ||||||
Uses and Features
Three-layer plastic co-extrusion film blowing composite machine unit is developed by our factory according to market demands, absorbs the advanced levels of like products at home and abroad in structure design, and can continuously blow various LDPE, HDPE, LLDPE, MLLDPE and packaging films which are 800/1500mm in folding width and 0.08mm in thickness in a flat extrusion upper blowing method. The films produced can be widely applied to light and heavy packaging for various fresh fruits, meat food, pickles, fresh milks and liquid beverage due to good barrier property, moisture preservation and prevention, rain, wind and frost resistance, oxygen insulation and oil resistance.
Features: 1. The machine head adopts a layering spiral core rod type to realize continuous 360°rotation. 2. The rapid filter screen replacing device has reasonable structure and reliable use, and is easy to replace filter screens. 3. The machine unit is equipped with various functional parts, such as length counting device, longitudinal cutting device, cooling water draining, nip rolls and edge cutting device.
| Main Technical Variables : | ||||||
| Model | SJ-45*3/ FM1000 | SJ-50*3/ FM1200 | SJ-55*3/ FM1500 | SJ-60*3/ FM2000 | SJ-65*3/ FM2500 | SJ-75*3/ FM3000 |
| Screw diameter (mm) | Φ45mm | Φ50mm | Φ55mm | Φ60mm | Φ65mm | Φ75mm |
| Screw L/ D Ratio | L/ D30: 1 | L/ D30: 1 | L/ D30: 1 | L/ D30: 1 | L/ D30: 1 | L/ D30: 1 |
| Screw speed | 15-120r/ min | 15-120r/ min | 15-120r/ min | 15-120r/ min | 15-120r/ min | 15-120r/ min |
| Extruder power | 11kw*3 | 15kw*3 | 18.5kw*3 | 22kw*3 | 30kw*3 | 37kw*3 |
| Max Output | 100kg/ h | 120kg/ h | 150kg/ h | 180kg/ h | 200kg/ h | 230kg/ h |
| Range of Die | Φ200Φ250mm | Φ200Φ250mm | Φ250Φ300mm | Φ500mm | Φ600mm | Φ700mm |
| Film thickness | 0.01-0.10mm | 0.01-0.10mm | 0.01-0.10mm | 0.03-0.10mm | 0.03-0.10mm | 0.03-0.10mm |
| Max Film Folding width. | 1000mm | 1200mm | 1500mm | 2000mm | 2500mm | 3000mm |
| Total Electric capacity | 76kw | 88kw | 102kw | 130kw | 156kw | 186kw |
| Machine weight | 4200kg | 5300kg | 6200kg | 8600kg | 10600kg | 13000kg |
| Overall Dimension | 6600*4100*5000mm | 6800*4300*6000mm | 7000*4800*6800mm | 7800*5300*8600mm | 8600*6200*9600mm | 9600*7200*11000mm |
| Design and specifications are subject to change without notice. | ||||||
