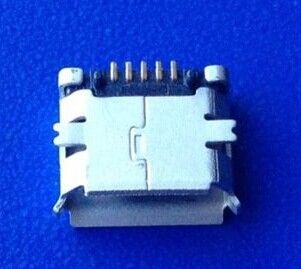

Hirose Micro AB USB Receptacles Connector For Digital Video Camera, Shell SMT
广濑微型AB USB插孔Connector对于数码摄像机，壳牌SMT
详细信息
| 周期： | 10000 | 配合侧面配置： | A，B，AB |
| 制动器锁： | 随着 | 法兰： | 是 |
| 壳： | SMT OThrough洞 | 屏蔽： | 金属各方 |
广濑微型AB USB插孔Connector对于数码摄像机，壳牌SMT
快速详细信息：
名称 | HRS微型USB母连接器 | 应用 | 蜂窝式电话，移动设备 |
连接器 | 广濑平等的Micro USB插座 | 电路/杆/销 | 5 |
沥青 | 0.65毫米微 | 证书 | ROHS，UL，HF |
技术参数：
容器 | 广濑ZX62-AB-5PA（11），242-0045-7-11 |
间距中心线 | 0.65毫米微 |
配合侧面配置 | 微型A和微型B标准，微型b反向，微型AB标准，微型B-插入式（中安装），微型AB反 |
触点类型 | 插座，插头，顶部安装，底部安装。 |
电路/杆/销 | 5 |
插头 | ZX40-B-5S * -UNIY，ZX40-B-5S * -SLDA |
方向 | 垂直，直角 |
终止 | 壳牌SMT或外壳通孔，带焊片，表面贴装 |
说明：
这是一个节省空间的减少约50％的设计安装面积与迷你USB（标准B型）进行比较。
壳牌SMT配置，壳牌底部安装
各方金属屏蔽：抗RFI和EMI屏蔽出众
接地手指：地面配合两半部
斜面金属针：提供地面PCB和强大的董事会保留
定位锁定：固定配合固定
为手机和其他移动设备符合微型USB标准接口连接器。
消费者USB产品行业标准的USB连接器和电缆组件提供，而不需要在各种行业中，主机PC用于电力和数据交换的连接。
它们可以替代广濑，HRS，Molex公司，JST Civilux等。 著名的地方，这也保证卓越的品质，极具竞争力的价格和快速交货。
应用：
消费者：数码摄像机，数码相机，液晶显示器和电视面板，笔记本电脑，复印机，DVD播放机，笔记本电脑，等离子电视面板
适配器和外围设备
汽车：驾驶者辅助系统/便利信息娱乐系统
医疗：PC显示器
数据/通信
显卡
如果你不能找到部件号在这里，请联系我们，或发送您的图纸或部件号。
标签 :
迷你USB连接器
,
8针USB连接器
Detailed Product Description
| Cycles: | 10000 | Mating Side Configuration: | A, B, AB |
| Detent Lock: | With | Flange: | Yes |
| Shell: | SMT OThrough-hole | Shielding: | Metal On All Sides |
Hirose Micro AB USB Receptacles Connector For Digital Video Camera , Shell SMT
Quick Detail:
Name | HRS Micro USB female connector | Application | Cellular phone, mobile equipments |
Connector | Equal Hirose Micro USB Receptacle | Circuits/ poles/ pins | 5 |
Pitch | 0.65mm micro | Certificate | ROHS, UL, HF |
Specifications:
Receptacle | Hirose ZX62-AB-5PA (11) , 242-0045-7-11 |
Pitch Centerline | 0.65mm micro |
Mating side configuration | Micro-A, Micro B Standard, Micro B Reverse, Micro AB standard, Micro B-Drop-in (mid-mount) , Micro AB reverse |
Contact type | Receptacle, plug, top mount, bottom mount. |
Circuits/ poles/ pins | 5 |
Plug | ZX40-B-5S*-UNIY, ZX40-B-5S*-SLDA |
Orientation | Vertical, Right angle |
Termination | Shell SMT or shell Through-hole, with solder tab, Surface mount |
Descriptions:
It's a space saving design of about 50% reduction in mounting area compared with Mini USB (Standard B type) .
Shell SMT configuration, Shell bottom mount
Metal shielding on all sides: superior shielding against RFI and EMI
Grounding fingers: ground mating halves
Beveled metal pins: provides ground to PCB and strong board retention
Detent lock: securing mating retention
For an interface connector for cellular phone and other mobile equipments conforming to Micro USB standard.
Consumer USB products industry standard USB connectors and cable assemblies provide connection for power and data exchange without the need for a host PC across a variety of industries.
They can be alternate Hirose, HRS, Molex, JST Civilux ect. famous parts, it also assure superior quality, competitive prices and fast delivery.
Application:
Consumer: Digital video camera, digital camera, LCD and TV panel, Notebook PC, Copier, DVD player, Notebook PC, PDP and TV Panel
Adaptors and Peripherals
Automotive: Driver assistance systems/ convenience infotainment systems
Medical: PC monitors
Data/ Communications
Graphic Card
If you can't find the part number here, please contact us or send your drawing or part number.
