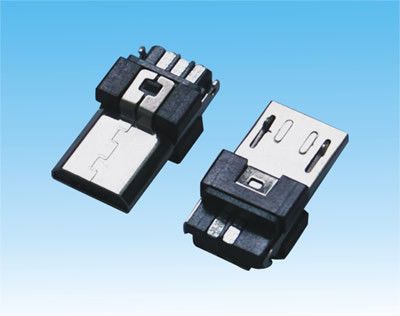

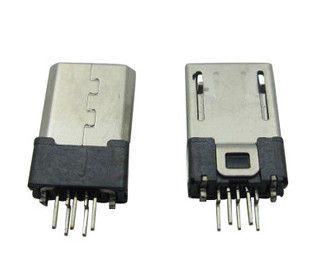

Equal Hirose ZX Micro USB Connector For DVD Players Recorders Soldering Type
广濑平等ZX微型USB连接器的DVD播放机刻录焊接型
详细信息
| 周期： | 10000 | 组态： | SMD，TH |
| 印刷电路板线焊接： | 是 | 法兰： | 无/有 |
| 脚丫子： | 小，使用寿命长 | 屏蔽： | 金属各方 |
广濑平等ZX微型USB插头连接器对DVD播放机刻录焊接型
快速详细信息：
名称 | 微型USB插头连接器 | 应用 | 数据/通信 ，消费电子，汽车： |
连接器 | 广濑平等ZX微型USB插头连接器 | 电路/杆/销 | 5 |
沥青 | 0.65毫米 | 证书 | ROHS，UL，HF |
技术参数：
容器 | 广濑ZX40，ZX20，ZX64 |
间距中心线 | 0.65毫米微 |
配合侧面配置 | 微型A和微型B标准，微型b反向，微型AB标准，微型B-插入式（中安装），微型AB反 |
触点类型 | 插头，插座，顶部安装，底部安装 |
电路/杆/销 | 5 |
插头 | ZX40-B-5S * -UNIY，ZX40-B-5S * -SLDA |
方向 | 垂直，直角 |
终止 | 壳牌SMT或壳，通孔，带焊片，表面贴装 |
说明：
各方金属屏蔽：抗RFI和EMI屏蔽出众
接地手指：地面配合两半部
斜面金属针：提供地面PCB和强大的董事会保留
小尺寸：长
对于蜂窝电话和其他USB产品符合微型USB标准接口连接器。
它们可以是取代广濑，莫仕，JST Civilux，Civlux等。 著名的地方，这也保证卓越的品质和有竞争力的价格。
应用：
高清晰度显示器，USB数据线，MOBILEPHONE，智能手机，笔记本电脑和显示器，手机和其他移动设备符合移动设备之间的适配器和外围设备，视频，音频和数据：平板电脑，GPS，MP3等音乐播放器
电讯：集团电话，ISDN，手机
如果你不能找到部件号在这里，请联系我们，或发送您的图纸或部件号。
标签 :
迷你USB连接器
,
8针USB连接器
Detailed Product Description
| Cycles: | 10000 | Configuration: | SMD, TH |
| PCB Wire Solder: | Yes | Flange: | Without/ with |
| Foot: | Small, long | Shielding: | Metal On All Sides |
Equal Hirose ZX Micro USB Plug Connector For DVD Players Recorders Soldering Type
Quick Detail:
Name | Micro USB plug connector | Application | Data/ Communications ,Consumer, Automotive: |
Connector | Equal Hirose ZX Micro USB plug connector | Circuits/ poles/ pins | 5 |
Pitch | 0.65mm | Certificate | ROHS, UL, HF |
Specifications:
Receptacle | Hirose ZX40, ZX20, ZX64 |
Pitch Centerline | 0.65mm micro |
Mating side configuration | Micro-A, Micro B Standard, Micro B Reverse, Micro AB standard, Micro B-Drop-in (mid-mount) , Micro AB reverse |
Contact type | Plug , Receptacle, top mount, bottom mount |
Circuits/ poles/ pins | 5 |
Plug | ZX40-B-5S*-UNIY, ZX40-B-5S*-SLDA |
Orientation | Vertical, Right angle |
Termination | Shell SMT or shell, Through-hole, with solder tab, Surface mount |
Descriptions:
Metal shielding on all sides: superior shielding against RFI and EMI
Grounding fingers: ground mating halves
Beveled metal pins: provides ground to PCB and strong board retention
Small footprint: longer
For an interface connector for cellular phone and other USB product conforming to Micro USB standard.
They can be replace Hirose, Molex, JST Civilux, Civlux ect. famous parts, it also assure superior quality and competitive prices.
Application:
High Definition Monitors, USB cable, Mobilephone, smart phone, Adaptors and Peripherals, video, audio and data between notebook PCs and displays, cellular phone and other mobile equipments conforming mobile devices: Tablet PCs, GPS, MP3 and music player
Telecommunications: PBXs, ISDN, Handsets
If you can't find the part number here, please contact us or send your drawing or part number.
