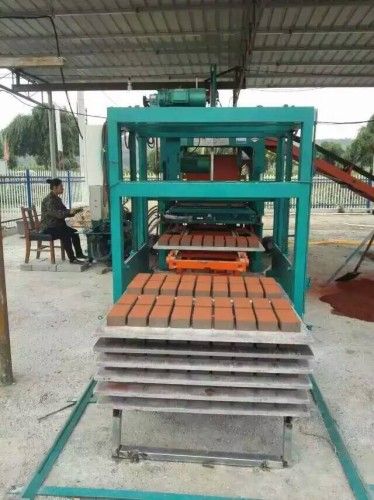

JF-QT5-20B型多功能震压式墙地砖生产线:

(一) 具体配置:

序号

部件名称

功率

备注

1

主机, 布料机, 液压站电控

22KW

2

9米输送机

2.2KW

3

400双轴卧式搅拌机

15KW

4

出砖送板机

0.75KW

5

二次面料

0.55KW

合计

(二) 主要技术参数:

序号

项目

参数

1

激震力

98KN

2

震动频率

6500次/分钟

3

振幅

15mm

4

噪音

95db (A)

5

震动时间

7秒/次

6

外形尺寸

3970*1950*2350 (mm)

7

装机容量

24.2KW

7

整机重量

7吨

8

最大压力

10吨

9

托板尺寸

1150×570×20 (mm)

10

操作人数

10人

11

用地面积

≥3000m2

(三) 适量砖型及产量:

制品规格 长*宽*高 (mm)

成型数量

每小时生产量

生产周期

标 砖 240*115*53

34块

6120块

20秒/次

空心砖 390*190*190

5块

750块

20秒/次

面包砖200*100*60

20块

3000块

20秒/次

工字砖250*150*60

12块

2160块

20秒/次

S砖225*112.5*60

18块

3240块

20秒/次

(四) 设备特点介绍

1, 独特散热技术, 使得设备运砖更加稳定. 2, 任意更换模具, 实现一机多样化.

3, 配套设施全面, 大大提高机械化程度, 节省人力资源4, 实现送板, 出板, 骨料, 面料, 振动自动化.

5, 强制式模具同步结构, 确保制品厚度一致, 托模平稳成品率高
