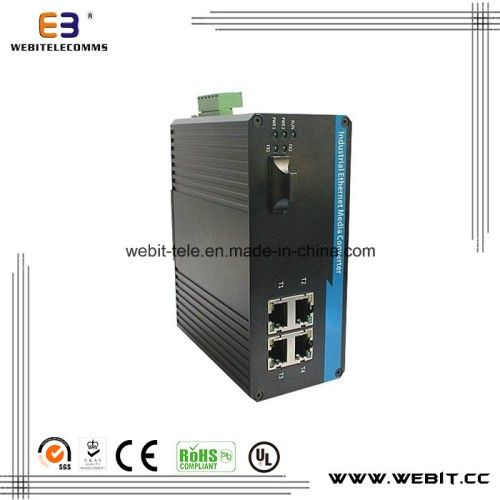

WB-GYF705系列工业光纤介质转换器专为工业级收发器的工业发展而设计，可在工业以太网设备的恶劣工业电磁环境中工作，通过光纤长距离通过抗干扰电磁干扰，适合中国不同地区的温度环境，工业控制系统网络提供方便可靠的方式。
= =简介
WB-GY705是一款快速10/100 / 1000Base-TX工业以太网媒体转换器，易于连接服务器，中继器，交换机，设备到设备，可以满足客户长距离，高速，广播的需求。
WB-GY705支持4个TP端口和1个光纤端口。 TP（RJ45）支持10/100 / 1000Base-T（X），全/半双工模式和自动MDI / MDI-X连接; 1000BaseFX支持单/多模，SC / ST连接器，可选。
WB-GY705采用行业标准设计，IP40保护，电源输入（9V〜36VDC），-40〜80°C工作温度范围。ture.
=主要特征=
IEEE802.3 / 802.3u / 802.3x，存储转发
即插即用，易于安装
10/100 / 1000M，F / H双工，MDI / MDI-X自动协商
-40ºC至85ºC工作温度范围ature range
专为工业应用而设计。 IP40保护
=规格=
标准：符合IEEE802.1 10Base-T，IEEE802.3u 100Base-TX，IEEE802.3 100Base-FX
RJ45端口速率：10/100 / 1000BaseT（X）自动连接，F / H双工或强制工作模式，并支持MDI / MDI-X连接
光纤端口：1000BaseFX端口（SC / ST连接器，可选）
单模式：20,40,60,80,120Km，可选
多模式：2，5公里，可选
波长：850nm，1310nm，1550nm
典型的100Base-FX：多模式：155Mbps，1310nm，2Km，平均输出≥-18dBm，灵敏度≤-35dBm; -35dBm;-35dBm
单模：155Mbps，1310nm，20Km，平均输出≥-12dBm，灵敏度≤-36dBme; -36dBm;-36dBm
=电源输入选项=
输入电压：24VDC（9〜36V DC）
相反的连接保护
=环境限制=
工作温度：-40ºC至+80ºC+80ºCrdm;C +80ºC
存储温度：-45ºC至+85ºC+85ºCrdm;C +85ºC
相对湿度：5％至95％（非冷凝）
机械尺寸
尺寸：60.5 x 118 x 140 mm
房屋保护：IP40防护，铝合金
安装：DIN导轨或墙壁安装
重量：650g
=认证=
EMI：FCC Part 15 Subpart B Class A，EN 55022 A类
EMS：
o en61000-4-2（esd），3级
o EN61000-4-3（RS），3级
o en61000-4-4（eft），3级
o EN61000-4-5（浪涌），3级
o EN61000-4-6（CS），3级
o EN61000-4-8，3级
冲击：IEC 60068-2-27
自由落体：IEC 60068-2-32
振动：IEC 60068-2-6
=保修=
5年

WB-GYF705 series of industrial fiber media converter are designed for industrial development in one of industrial-grade transceivers ,It can work in the harsh industrial electromagnetic environments for industrial Ethernet devices, over long distances via optical fiber and anti-electromagnetic interference with communications, suitable for different regions in China temperature environments, networking for industrial control systems provide a convenient, reliable way.
=Introduction=
WB-GY705 is a speediness 10/100/1000Base-TX Industrial Ethernet Media Converter, easy to connect server, repeater, switch, device to device, Can satisfy customers require for long distance, high speed, wide broadcast.
WB-GY705 supports 4 TP ports and 1 fiber ports. TP(RJ45) support 10/100/1000Base-T(X), Full/Half duplex mode,and auto MDI/MDI-X connection;1000BaseFX supports single-/multi-mode, SC/ST connector, optional.
WB-GY705 adopt industry standard design, IP40 protection, power supply input(9V~36VDC), -40 to 80°C working temperature.ture.ture.
=Key Features=
IEEE802.3/802.3u/802.3x,store and forward
Plug-and-play, easy to installation
10/100/1000M, F/H duplex, MDI/MDI-X auto negotiation
-40ºC to 85ºC operating temperature rangeature rangeature range
Designed for industrial applications. IP40 protection
=Specification=
Standards: comply with IEEE802.1 10Base-T, IEEE802.3u 100Base-TX, IEEE802.3 100Base-FX
RJ45 port rate: 10/100/1000BaseT(X) auto connection, F /H duplex or force work mode, and support MDI/MDI-X connection
Fiber Ports: 1000BaseFX ports (SC/ST connector, optional)
Single-mode: 20, 40,60, 80, 120Km,optional
Multi-mode: 2 ,5 Km, optional
Wavelength: 850nm, 1310 nm, 1550nm
Typical 100Base-FX: Multi-mode:155Mbps, 1310nm, 2Km, average output≥-18dBm, sensitivity≤-35dBm;-35dBm;-35dBm
Single mode:155Mbps, 1310nm, 20Km, average output≥-12dBm, sensitivity≤-36dBme;-36dBm;-36dBm
=Power Input options=
Input Voltage: 24VDC(9~36V DC)
Opposite connection protection
=Environmental Limits=
Operating Temperature: -40 ºCto +80ºC +80ºCrdm;C +80ºC
Storage Temperature: -45ºC to +85ºC +85ºCrdm;C +85ºC
Relative Humidity: 5% to 95% (non-condensing)
Mechanical Dimension
Dimensions: 60.5 x 118 x 140 mm
House Protection: IP40 protection, Aluminium Alloy
Installation: DIN-Rail or wall mounting
Weight: 650g
=Approvals=
EMI: FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:
o EN61000-4-2 (ESD),Level 3
o EN61000-4-3 (RS),Level 3
o EN61000-4-4 (EFT),Level 3
o EN61000-4-5 (Surge),Level 3
o EN61000-4-6 (CS),Level 3
o EN61000-4-8,Level 3
Shock: IEC 60068-2-27
Free Fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
=Warranty=
5 years
