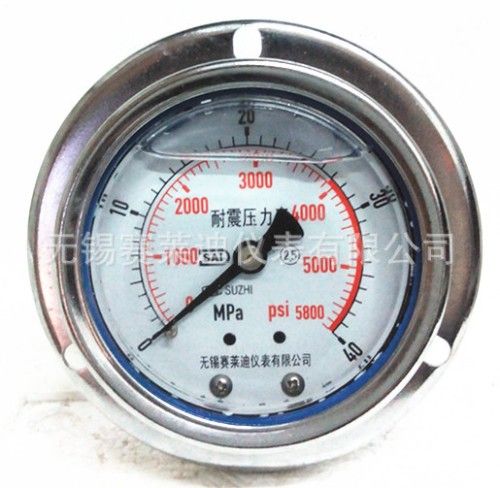

无锡赛莱迪充油耐震压力表YN-60ZT轴向带边抗震压力表耐冲击正装
产品参数:
- 加工定制: 是
- 品牌: 赛莱迪
- 型号: YN-60ZT
- 类型: 轴向耐震压力表
- 测量范围: 0~6~10~16~25~60~100
- 精度等级: 2.5
- 联接型式: 螺纹
- 公称直径: 60
- 环境温度: -20~70
- 规格: 0~100MPA,0~6MPA,0~10MPA,0~16MPA,0~25MPA,0~40MPA,0~60MPA
轴向带边耐震压力表是在普通压力表的基础上, 表壳为全密闭型结构, 内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构, 减轻环境剧烈振动及介质脉冲对仪表示值的影响, 轴向带边耐震压力表利用自带的圆形或者方型安装盘固定在设备面板上, 便于操作工人随时观察压力变化. 耐震型压力表指示稳定清晰. 广泛应用于液压机械, 石油, 化工, 冶金, 矿山机械, 电力设备等部门, 测量对铜和铜合金无腐蚀性介质的压力.
轴向带边耐震压力表技术参数:
型号 | YN-40 | YN-50 | YN60 | YN-75 | YN-100 | YN-150 |
公称直径(mm) | ￠40 | ￠50 | ￠60 | ￠75 | ￠100 | ￠150 |
接头螺纹 | M10×1; M14×1.5; M20×1.5; G1/4; G3/8; G1/2; | |||||
精度等级(%) | 2.5 | 1.6 | ||||
测量范围(Mpa) | - 0.1~0; - 0.1~0. 06; —0.1~0. 15; —0.1~0. 3; —0.1~0. 5; —0.1~0. 9; —0.1~1.5; —0.1~2.4; | |||||
0~0.1; 0~0. 16; 0~0. 25; 0~0. 4; 0~0. 6; 0~1.0; 0~1,6; 0~2.5; 0~4.0; 0~6.0; 0~10; 0~16; 0~25; 0~40; 0~60; 0~100; 0~160; | ||||||
使用环境温度(℃) | -5℃~55℃; -25℃~55℃ | |||||
结构形式 | 轴向带前边 (ZT) ; 卡箍安装 (U) | |||||
抗震等级 | V. H. 4 | |||||
执行标准 | JB/T6804--2006 | |||||
防护等级 | IP65 | |||||
表壳材质 | 铁壳电镀 | 304SS | ||||
接头材质 | 铜 | 304SS; 316L | ||||
注:
1, 连接螺纹如不注明按表中确定,螺纹也可按照要求生产.
2, 接液材质: 铜(螺纹接口材质: Hpb59-1, 弹簧管材质: 锡磷青铜);
3, 外壳材质: 电镀铁壳或不锈钢304壳;
使用与订货须知:
1. 仪表必须垂直安装: 安装时应使用扳手旋紧, 不应强扭表壳.
2. 仪表使用宜在周围环境温度为-25~55℃.
3. 使用工作环境振动频率﹤25HZ, 振幅不大于1mm.
4. 使用中因环境温度过高, 仪表指示值不回零位或出现示值超差, 可将表壳上部密胶塞剪开, 使仪表内腔与大气相通即可.
5. 仪表连量程使用范围, 应在测量上限的1/3~ 2/3之间.
6. 在测量腐蚀性介质, 可能结晶的介质, 粘度较大的介质应加隔离装置.
7. 仪表应经常进行检定 (至少每六个月一次 )
8. 需用测量腐蚀性介质的仪表, 在订货时应注明要求条件. 9. 测量介质温度超过55℃时可加装冷凝管, 以降低介质温度, 减小温度附加误差, 保证测量精度
