一, 概述

XYB—2088系列压力变送器选用高精度压力传感器, 高品质电子元件, 经信号放大, 非线性校正, 温度补偿, 电压电流转换, 反极性保护等信号处理, 可输出4~20mA, 0~10mA, 20mA~4mA, 1~5V, 0~5V, 0~10V等工业标准信号, 选用不同的过连接件可对强腐蚀性介质, 高低温介质, 粘稠介质进行准确测量, 可广泛用于石油, 化工, 电力, 轻工, 液压, 制药, 冶金, 纺织等大多数工业现场, 是工业领域理想的压力测量仪表.

二, 主要技术参数

测量范围: -100Kpa-0~6MPa 0-200pa~250Mpa 区间选择.

供电电压: 12~30V, 推荐 24VDC (非开关电源)

输出: 4~20mA , 0~10mA , 20mA~4mA, 1~5V, 0~5V, 0~10V.

精度: 0.25级, 0.5级, 1.0级

环境温度: -20~+70℃ (介质温度: -20~+80℃)

温度影响: ≤0.02% Fs1℃

防爆: 防爆 dⅡBT4

外壳防护: 优于 IP65

接线引出方式 : 可根据需要从任何一个出口引出, 建议最小使用φ7.5工业电缆作为引线 以便密封, 引出接头为通用电缆接头M12×1.5, 不引线一端用端盖封住

三 , 产品特点

量程覆盖范围宽

抗过载和抗冲击能力强

坚固密封良好的铝合金接线盒, 户外安装使用

适用性广: 产品具有多种型号, 多种过程连接形式, 多种过程连接材料, 可适合于测量中的各种场合

输出信号形式多样, 现场可调校, 现场可显示

安装简便: 产品结构合理, 体积小, 重量轻, 可直接任意位置安装

四, XYB系列压力变送器选型表

2088 通用铝壳

2088Ex 隔爆铝壳

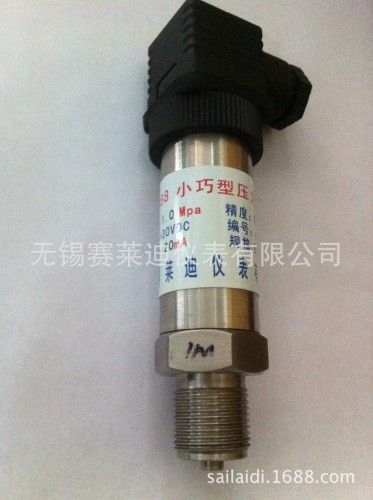

2088A 精巧不锈钢系列

2088B 通用铝壳液位系列

2088C 铝壳差压系列

无代号或E1 :4-20mA ;电流变送输出 , 二线制

E2:0-10mA 电流变送输出 , 三线制

V1:0-5V; V2:1-5V; V3:0-10V; V4:0.5-4.5V 电压变送输出 , 三线制

S: HART + 4—20mA HART通信协议输出

Y: 用户约定信号输出

无代号:M20*1.5 螺纹连接

ML:M20*1.5 隔膜螺纹连接

MF:DN25 隔膜法兰连接

MK:1.5吋 卫生型卡箍法兰

Y: 用户约定连接形式

M1 0~100% 指针表

M2 LCD液晶显示表

M3: LED数字显示表

M4: 智能显示表

P1: 0.25; P2: 0.4; P3或无代号: 0.5; P4: 1.0 精度等级

压力类型: 无代号:表压 A: 绝压

测量范围: -100KPa-0~ 6MPa 0-200Pa~ 250MPa区间选择

七, 使用与安装

1. 压力变送器应尽量安装在温度波动小的地方, 同时要避免振动和冲击.

2. 过程连接: M20*1.5 因现场工况不同,另有NPT, ZG, R, G等各种螺纹接口和HG , ANSI等各种规格法兰接口(需用户订货前与我公司协商).

3. 变送器适用于各种轻微腐蚀性液体及气体压力测量. 按防爆要求制造的变送器, 可根据产品的防爆等级, 用于不同的爆炸性环境, 其关联设备亦应具备防爆功能.

4. 对于强腐蚀性介质(如酸, 碱)等强腐蚀性介质, 可选用隔离膜片技术的隔膜型压力变送器适合现场.

5. 信号线端子为OUT+ 和-. TEST+和-为现场信号测试端子,用万用表20mA挡正负表笔测量. 为防干扰, 信号线不要与其它电源线一起通过线管或线槽, 也不可在大功率设备附近穿过,

6. 应注意强腐蚀性的或过热性的介质不应与变送器直接接触, 如采用引压管,应防止渣子在引压管内沉淀, 并且在测量蒸汽或其它高温介质时, 不应使变送器的工作温度超过极限, 用于蒸汽测量时, 引压管要充满水, 以防变送器与蒸汽直接接触.

八, 压力变送器安全说明

1. 非防爆电源必须经过安全栅引入变送器的安全端最大开路电压小于35V, 最大短路电流应小于35mA.

2. 变送器组成回路时, 电阻总和应在使用说明书规定的工作区内, 在爆炸环境使用时, 要求总线分布电感总量小于1 m H, 分布电容总量小于O. 1 uf.

3. 接线后盖子必须用手拧紧, 穿线孔必须密封, 以防壳体内积水.
