品牌：

全新的

型号：

WI-16DVR22

主要功能：

实时监视

• 模拟接口和VGA接口（VGA接口配备选择性）
• 通过显示器或显示监控功能

存储

• 非工作硬盘休眠处理既方便散热，降低功耗并延长寿命（该项目不包含硬盘）
• 这保证了数据的安全专项存储格式

压缩

• 由个体硬盘实时压缩这保证了音频和视频信号稳定的同步

备份

• 通过SATA接口和USB接口，例如USB设备，移动硬盘等
• 通过网下载在硬盘中的文件

播放

最大支持4路D1或CIF 16路回放的同时

• 个人实时视频记录以及搜索，播放，网络型监视，记录检查，下载等
• 多播放模式
• 缩放在任意区域

净营业

• 通过网络远程监控的实时
• 远程云台控制
• 远程录制检查和实时回放

报警联动

• 多路继电器报警输出，便于报警联动光控在现场
• 保护电路的报警输入和输出接口，它可以保护主机免受损坏

通讯接口

• RS485接口，满足了报警输入和云台控制
• 它满足远程办公功能标准的以太网网络接口

智能操作

• 鼠标操作功能
• 快速复制和粘贴操作为相同的设置

移动监控：

• 支持Symbian和Windows Mobile的iPhone，草莓，机器人

技术参数：

系统

• 主处理器：高性能嵌入式微处理器
• 操作系统：嵌入式Linux操作系统
• 系统资源：同步多路录像，同时多渠道子码流，同步多路回放，同步网络运行

接口

• 操作界面：16位真彩色图形化菜单操作界面，支持鼠标操作
• 显示：1/4/8/9/16图像显示

视频

• 视频制式PAL 625line，50帧/秒; NTSC 525线，60帧/秒
• 监视图像质量：PAL，D1（704×576）; NTSC，D1（704×480）
• 回放图像质量PAL，D1（704576）; NTSC，D1（704 * 480）
• 视频压缩：H。264 MP
• 视频控制：6个选项
• 刻录速度：400 / 480fps D1
• 移动侦测：396（2218）检测区域，多灵敏度

音频

• 音频压缩：G711A
• Bidrectional讲座：支持

记录和回放

• 录像模式：手动）报警）动态检测）定时
• 回放：任何路回放，多路回放
• 搜索模式：时间搜索，日历检索，事件检索，通道检索，信息检索

存储和备份

• 占用空间：音频：28.8MB / H视频：25450MB / H
• 录像存储：硬盘，网络（该项目不包含硬盘）
• 备份模式：网络，USB闪存盘，USB移动硬盘，外置USB DVD-RW

端口

• 视频输入16个BNC
• 视频输出1 BNC，1个VGA
• 音频输入RCA 16
• 音频输出1 RCA
• 报警输入8路
• 报警输出1路
• 网络接口RJ45 10M / 100M
• 云台控制接口1个RS485
• USB接口2 * USB2.0接口
• 硬盘接口1个SATA端口

其他

• 电源：12V / 4A外置电源
• 消耗功率：（15W（不含硬盘）
• 工作温度：0〜55
• 工作湿度：10％〜90％
• 气压：86kpa106kpa
• 安装：桌面

重要的保障措施和警告

• 不要将重物放在硬盘录像机。
• 不要让任何固体或液体掉入或渗入DVR。
• 请刷印刷电路板，连接器，风扇，机箱等规律。 灰尘清洁前请关闭电源，并拔下电源插头。
• 不要自行拆卸或修理DVR。 不要自行更换的组件。

环境

• 请放置和使用介于0和40。避免阳光直接照射的DVR。 远离热源。
• 不要安装在潮湿环境中的DVR。
• 请不要在烟雾或灰尘的环境中的DVR。
• 避免碰撞或强秋天。
• 请确保DVR的水平安装在一个稳定的工作环境。
• 请安装在通风的地方。 保持通风口清洁。
• 使用评级的输入和输出范围之内。

项目包括：

• 1个16路D1的H.264实时DVR
• 1xAC / DCadaptor
• 1个遥控器
• 1个鼠标
• （该项目不包含硬盘）

单位类型：

片

包装重量：

3.500千克（7.72磅。）

包装尺寸：

21厘米x 21公分x20厘米（8.27in x 8.27in x 7.87in）

Brand Name:

Brand New

Model Number:

WI-16DVR22

Main Functions:

Real-time surveillance

• analog interface and VGA interface (VGA interface is equipped selectively)
• surveillance function through monitor or display

Storage

• non-working hard disk dormancy processing which is convenient to radiate heat, reduce power and extend the life-span (The Item Doesn't Contain Hard Disk)
• special storage format which insures the data safety

Compression

• real-time compression by individual hard disk which insures the audio and video signal stable synchronization

Backup

• through SATA interface and USB interface such as USB equipment, removable hard disk and so on
• through net download the files in the hard disk

Playback

support maximum 4CH D1 or 16CH CIF playback at the same time

• Individual real-time video recording as well as searching, playback, network surveillance, recording check, downloading and so on
• multi-playback mode
• zoom at arbitrary region

Net operating

• through net tele-surveillance in the real time
• tele-PTZ control
• tele-recording check and real-time playback

Alarm linkage

• multi-route relay alarm output which is convenient for the alarm linkage and light control at the spot
• protecting circuits at the alarm input and output interface which protects the main machine from damage

Communication interface

• RS485 interface which fulfills the alarm input and PTZ control
• standard ethernet network interface which fulfills the telecommuting function

Intelligent operating

• mouse action function
• fast copy and paste operating for the same setting

Mobile surveillance:

• support Symbian, Windows mobile, iPhone, Strawberry, Android

Technique parameters:

System

• Main processor: High performance embedded microprocessor
• Operation system : Embedded LINUX operation system
• System resource: synchronous multi-channel recording, synchronous multi-channel sub-code stream, synchronous multi-channel playback, synchronous network operation

Interface

• Operation interface: 16 bit true color graphical menu interface, mouse operation supportive
• Display: 1/4/8/9/16 image display

Video

• Video standard: PAL 625line, 50 f/ s; NTSC 525 line, 60 f/ s
• Surveillance image quality: PAL, D1 (704x576) ; NTSC, D1 (704x480)
• Playback image quality: PAL, D1 (704576) ; NTSC, D1 (704*480)
• Video compression: H. 264 mp
• Video control: 6 options
• Recording speed: 400/480fps D1
• Motion detect: 396 (2218) detection areas, multiple sensitivity

Audio

• Audio compression: G711A
• Bidrectional Talk: Support

Record And Playback

• Recording mode: manual) alarm) motion detect) timing
• Playback: Any channels playback, multiple channels playback
• Search mode: Time searching, calendar searching, affair searching, channel searching, information searching

Storage And backup

• Space Occupation: Audio: 28.8MB/ H Video: 25450MB/ H
• Recording storage: Hard disk, network (The Item Doesn't Contain Hard Disk)
• Backup mode: Network, USB flash, USB movable HDD, External USB DVD-RW

Port

• Video input 16 BNC
• Video output 1 BNC, 1 VGA
• Audio input 16 RCA
• Audio output 1 RCA
• Alarm input 8ch
• Alarm output 1channel
• Network port RJ45 10M/ 100M
• PTZ control port 1 RS485
• USB port 2* USB2.0 ports
• Hard disk port 1 SATA port

Other

• Power supply: 12V/ 4A external power supply
• Power consumption: (15W (without hard disk)
• Working temperature: 0~55
• Working humidity: 10%90%
• Air pressure: 86kpa106kpa
• Installation: Desktop

Important Safeguards and Warnings

• Do not place heavy objects on the DVR.
• Do not let any solid or liquid fall into or infiltrate the DVR.
• Please brush printed circuit boards, connectors, fans, machine box and so on regularly. Before the dust cleaning please switch off the power supply and unplug it.
• Do not disassemble or repair the DVR by yourself. Do not replace the components by yourself.

Environment

• Please place and use the DVR between 0 and 40. Avoid direct sunlight. Stay away from heat source.
• Do not install the DVR in damp environment.
• Do not use the DVR in smoky or dusty environment.
• Avoid collision or strong fall.
• Please insure the DVR level installation in a stable workplace.
• Please install in ventilated place. Keep the vent clean.
• Use within the rating input and output scope.

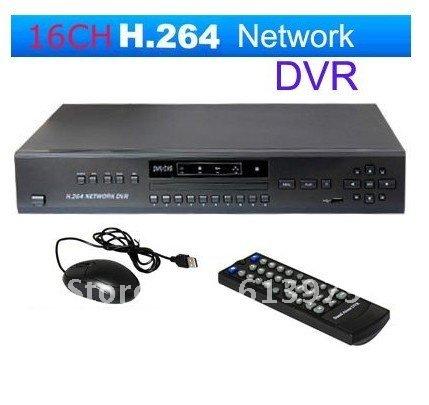

Item Include:

• 1x 16CH D1 H. 264 real time DVR
• 1xAC/ DCadaptor
• 1x Remote control
• 1x Mouse
• (The Item Doesn't Contain Hard Disk)

Unit Type:

piece

Package Weight:

3.500kg (7.72lb.)

Package Size:

21cm x 21cm x 20cm (8.27in x 8.27in x 7.87in)
